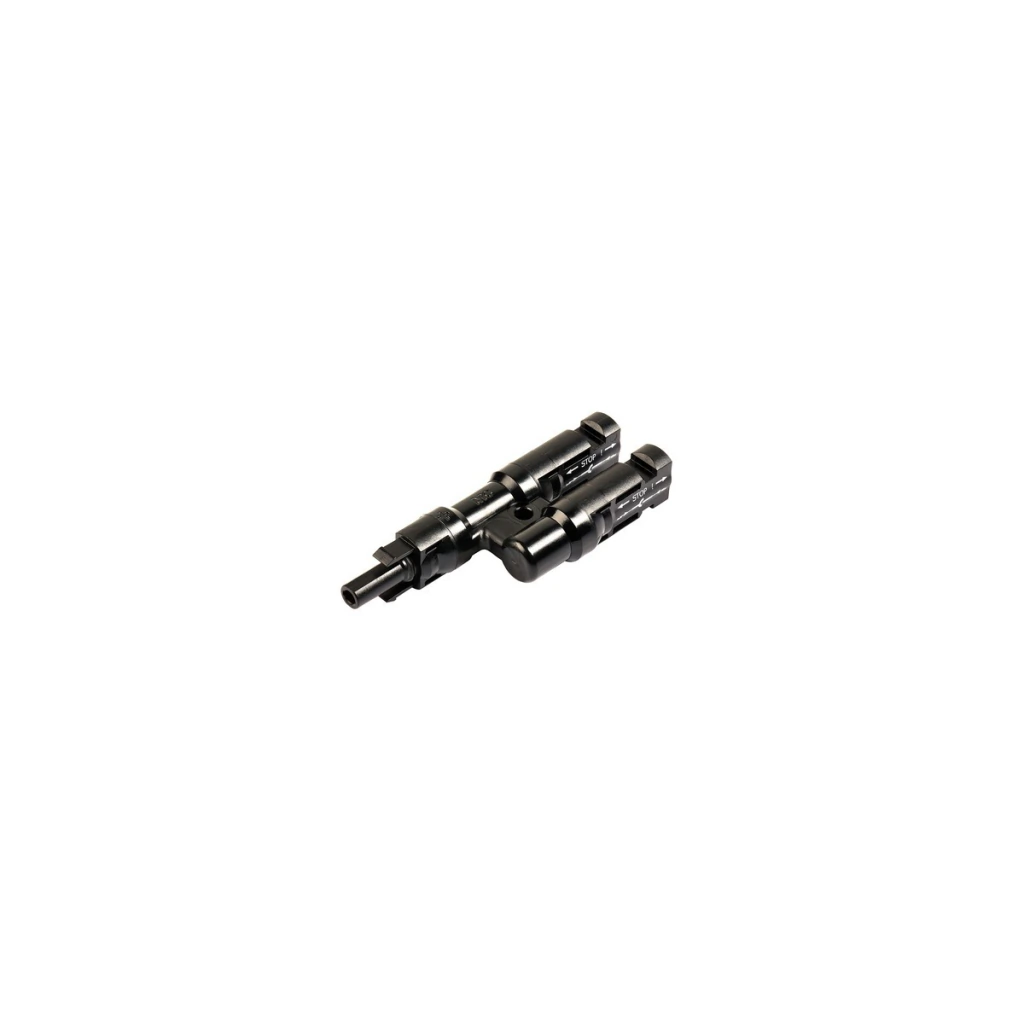

El conector Stäubli PV-AZB4-EVO 2-UR integra dos ramales hembra y una salida macho para realizar derivaciones en paralelo dentro de sistemas MC4 compatibles.
| Marca | Stäubli |
|---|---|
| Modelo | PV-AZB4-EVO 2-UR |
| Presentación | 1 conector de derivación |
| MPN oficial | PV-AZB4-EVO 2-UR |
|---|---|
| Tensión nominal | 1500 V DC |
| Corriente nominal | 60 A (IEC) / 95 A (UL), bajo las condiciones de MA292 |
| Protección acoplado | IP65/IP68 (1 m, 168 h) |
| Sistema de contacto | MULTILAM |
Usar únicamente con equipos, conductores o sistemas que indiquen compatibilidad expresa con PV-AZB4-EVO 2-UR.
1 conector de derivación Stäubli PV-AZB4-EVO 2-UR con dos conectores hembra y un conector macho
Ficha Stäubli MC4-Evo 2 Branch Connector
Referencia 32.0196 / PV-AZB4-EVO 2-UR en la página 2 y condiciones eléctricas en la página 3. Revisión de agosto de 2025. Respetar las instrucciones MA292; no conectar directamente a receptáculos de panel del inversor.
| Peso neto del producto | 0.16 kg |
|---|---|
| Dimensiones físicas del producto | 11 × 8 × 2.5 cm |
| Peso total del paquete de envío | 0.30 kg |
| Dimensiones logísticas del paquete | 18 × 12 × 6 cm (largo × ancho × alto) |
| Contenido exacto | 1 conector de derivación Stäubli PV-AZB4-EVO 2-UR con dos conectores hembra y un conector macho |
Peso y dimensiones de envío estimados, incluyendo embalaje; pueden variar según la preparación del despacho.
