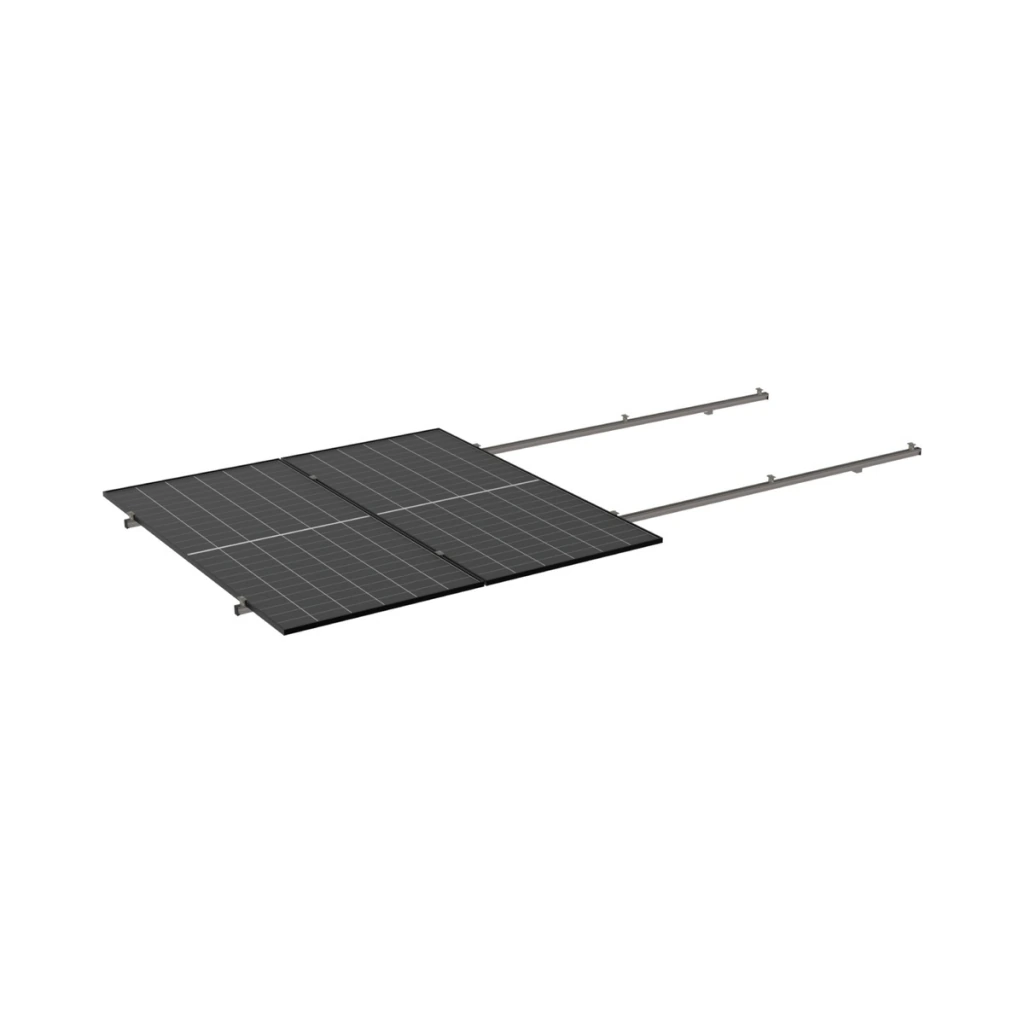

Kit K2 CrossRail Dual Rail para montar seis módulos fotovoltaicos de 1,134 mm de ancho en una fila. Sus rieles CrossRail 48-X y soportes L-Foot forman una estructura coplanar, con abrazaderas, empalmes, tapas y terminal de tierra incluidos. Los paneles del render ilustran la aplicación y no forman parte del kit.
| Modelo | K2-CR-6P-1134 |
|---|---|

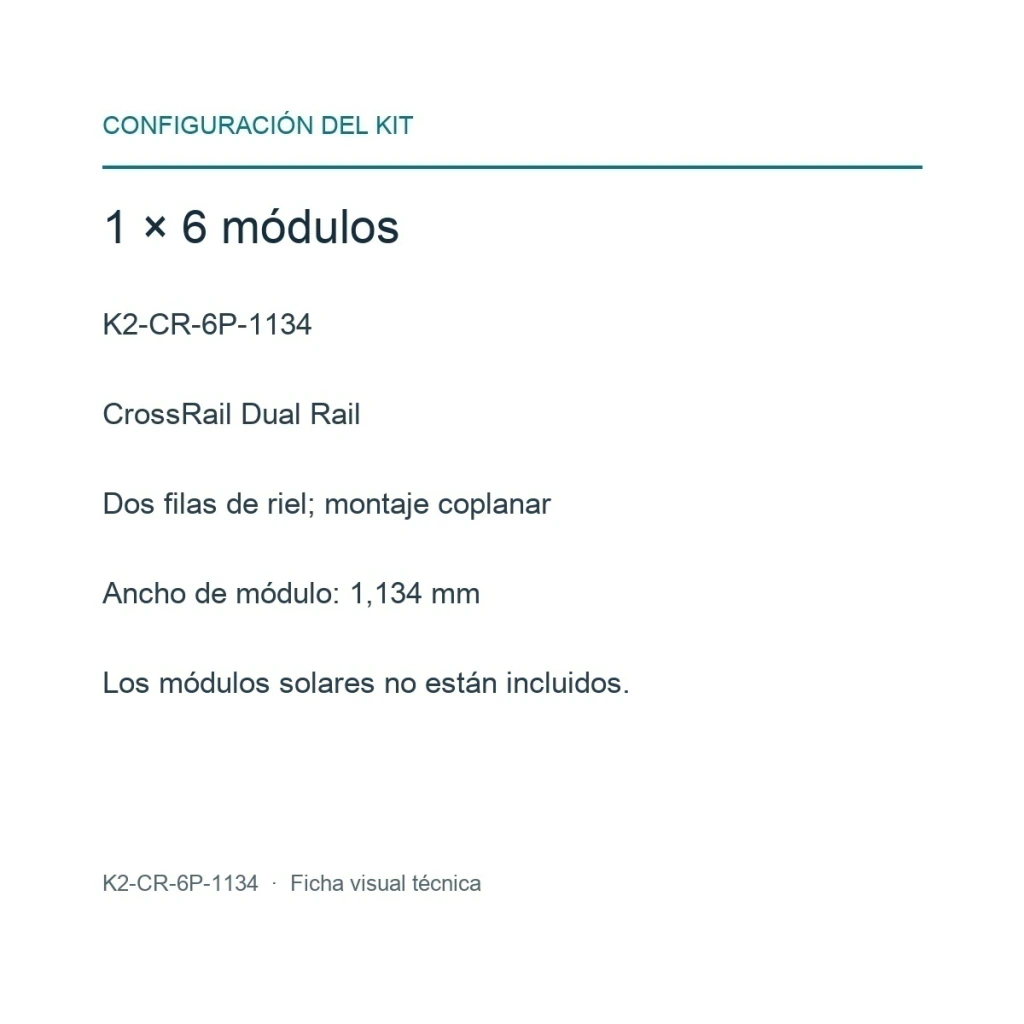

| Configuración | 1 × 6 módulos |
| Ancho del módulo | 1,134 mm |
| Sistema | CrossRail Dual Rail 48-X |
| Presentación | Un kit de montaje para seis módulos |
|---|---|
| Rieles incluidos | 3 CrossRail 48-X de 4.70 m |

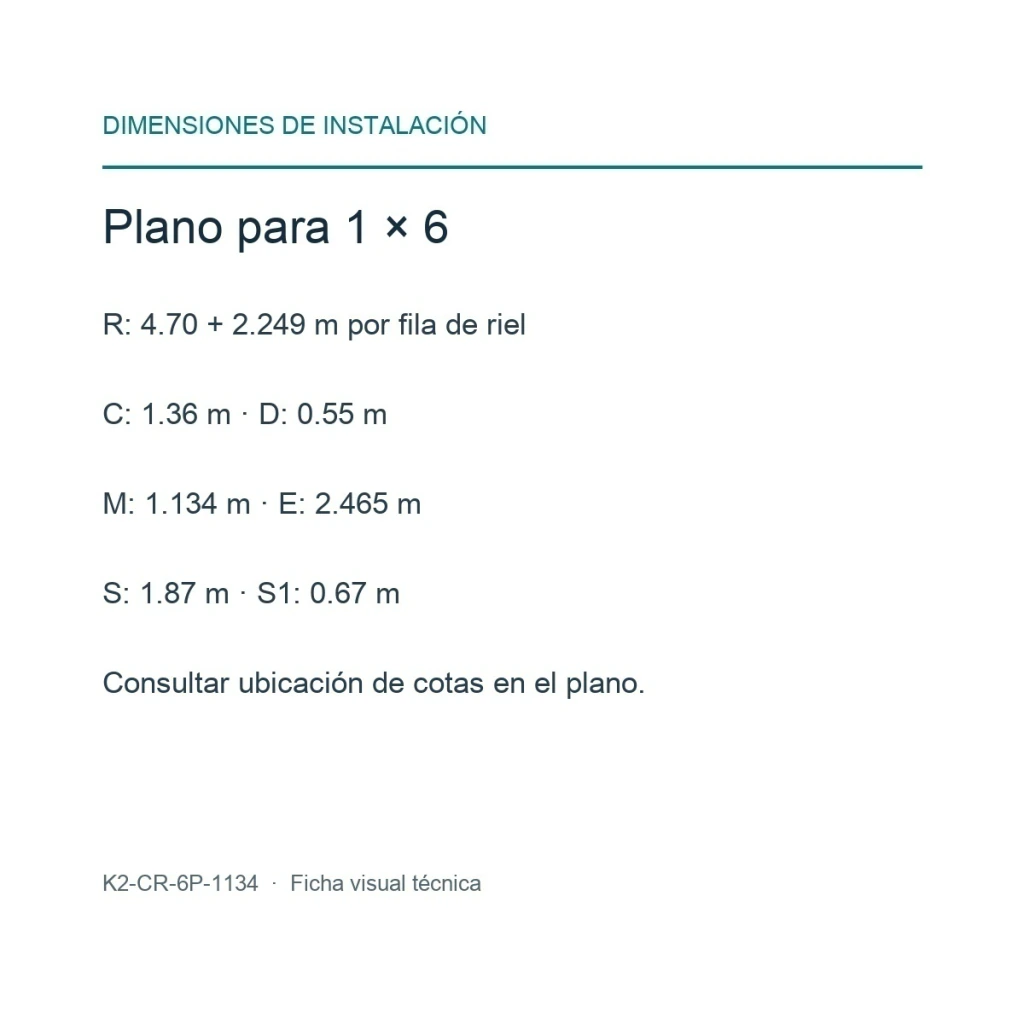

| Longitud de cada fila de riel instalada | 4.70 + 2.249 m, según plano y corte de obra |
| L-Foot por fila de riel | 4; ocho en total |
| Separación S del plano | 1.87 m |
| Voladizo S1 del plano | 0.67 m |
| Cota C / D / E | 1.36 m / 0.55 m / 2.465 m |

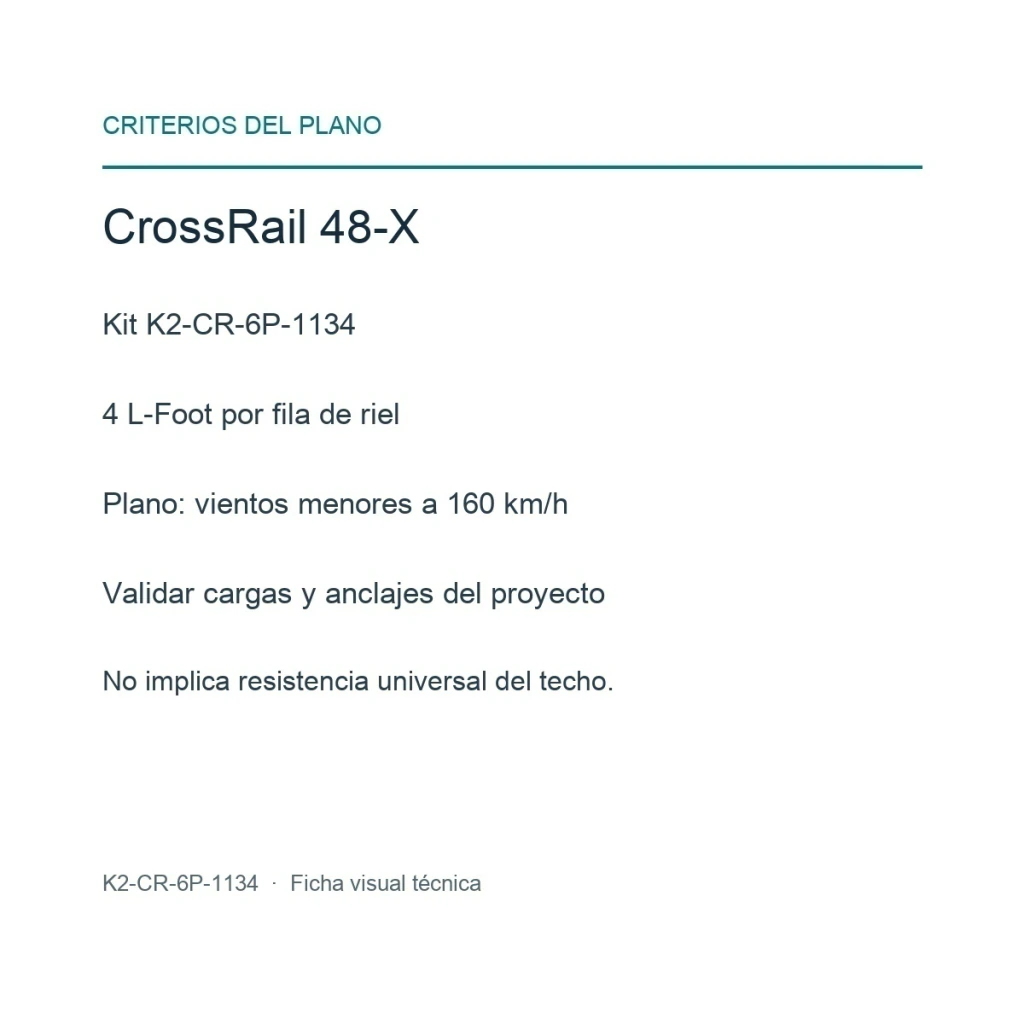

| Condición de viento del plano | Menor a 160 km/h; sujeta al diseño estructural del proyecto |
El plano corresponde al arreglo de módulos de 1,134 mm de ancho. Las zonas de sujeción del módulo, la capacidad de carga de la cubierta y los anclajes al sustrato deben coincidir con el proyecto estructural. El límite de viento del plano no acredita por sí solo la resistencia de cualquier techo. La ficha de familia incluye otras longitudes y accesorios; la presentación de este kit es exclusivamente la indicada en su plano.
3 rieles CrossRail 48-X de 4.70 m; 2 empalmes RailConn CR 48-X/48-XL; 8 L-Foot Slotted; 14 K2 Cross Clamp; 4 tapas CrossRail Flat EndCap; 1 K2 Ground Lug. No incluye módulos solares, inversor, cableado ni anclajes específicos para la cubierta.
Plano oficial y componentes del kit
Dos páginas; consultar fila y columna K2-CR-6P-1134.
Manual oficial de la familia CrossRail. Aplicar únicamente las instrucciones correspondientes a los componentes del kit y al proyecto.
| Peso neto del producto | 15 kg, estimado para el conjunto de rieles y herrajes |
|---|---|
| Dimensiones físicas del producto | Riel individual: 470 × 3.9 × 4.8 cm. El conjunto se entrega desarmado; dimensiones instaladas según plano. |
| Peso total del paquete de envío | 18 kg, estimado con embalaje |
| Dimensiones logísticas del paquete | 480 × 25 × 20 cm, estimadas para rieles y herrajes embalados |
| Contenido exacto | 3 rieles CrossRail 48-X de 4.70 m; 2 empalmes RailConn CR 48-X/48-XL; 8 L-Foot Slotted; 14 K2 Cross Clamp; 4 tapas CrossRail Flat EndCap; 1 K2 Ground Lug. No incluye módulos solares, inversor, cableado ni anclajes específicos para la cubierta. |
Peso neto y datos de envío estimados; no representan mediciones de un empaque de fábrica. Los rieles largos requieren transporte adecuado a su longitud.
