Kit K2 para 4 módulos fotovoltaicos de hasta 1303 mm de ancho, con configuración a 24°. Presentación de un conjunto de montaje para la configuración indicada.
| Modelo | K2-ST-4P-1303-24 |
|---|---|
| Presentación | 1 kit de montaje |
| Módulos | 4 |
| Ancho de módulo | 1303 mm |

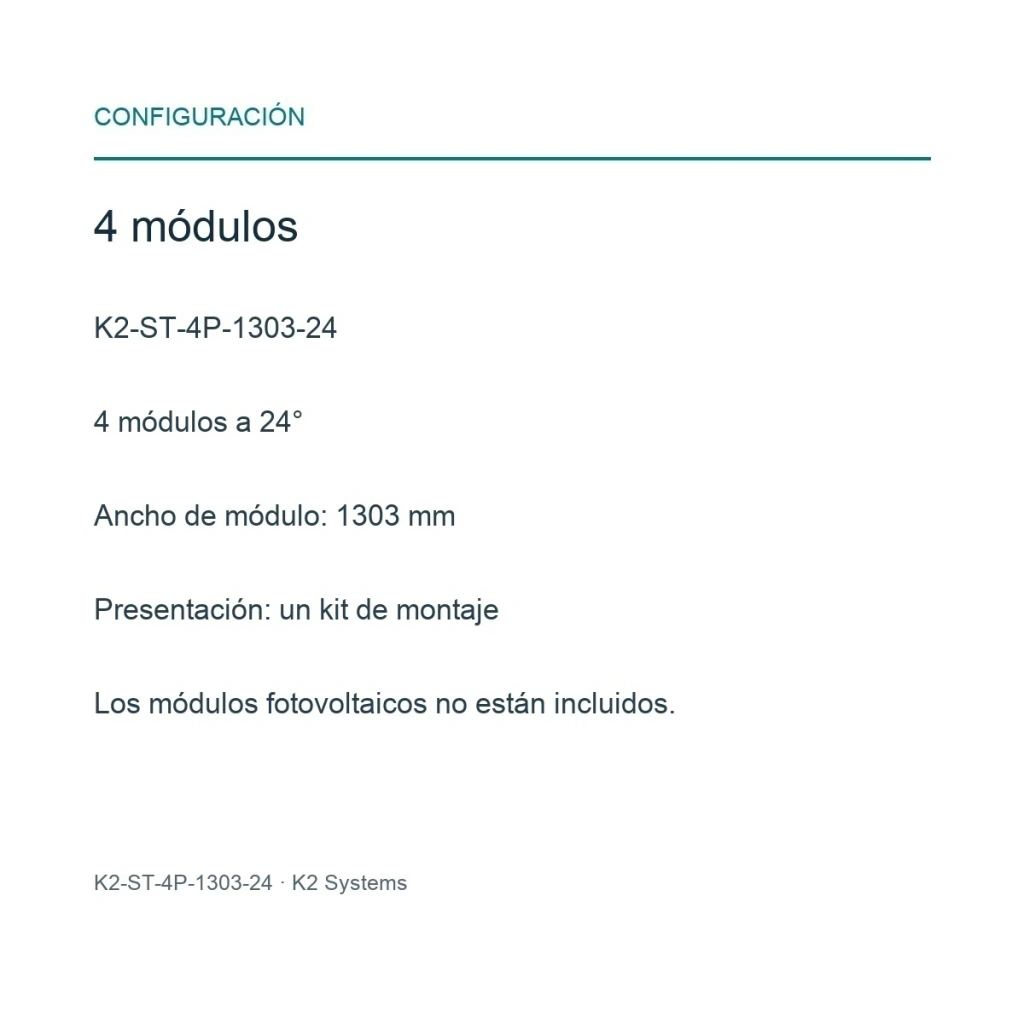

| Configuración | 4 módulos a 24° |
|---|---|
| Velocidad de viento de referencia de la configuración | 160 km/h; verificar cargas, cubierta y fijaciones del proyecto. |

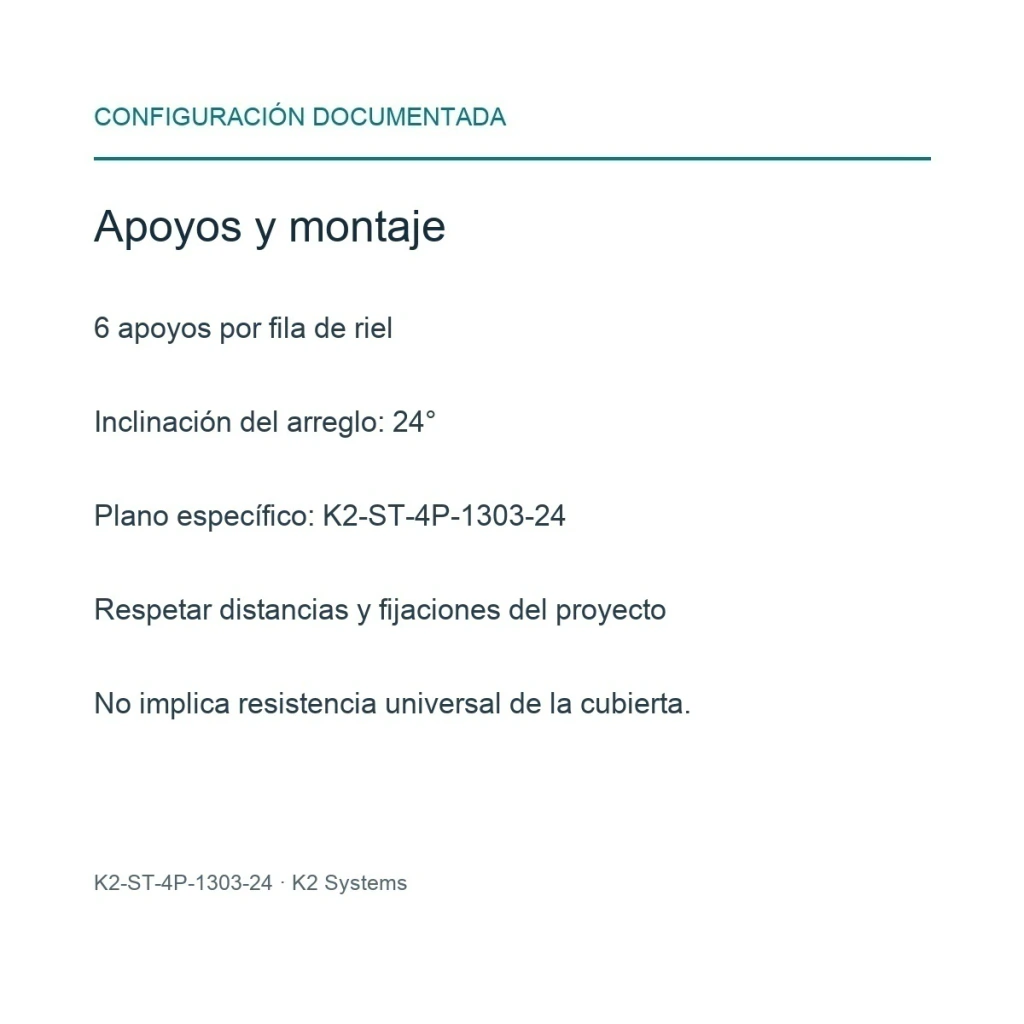

Para la configuración de 4 módulos y ancho máximo de 1303 mm. Verificar zonas de sujeción de los módulos, cubierta y anclajes conforme al proyecto. La velocidad de referencia no certifica por sí sola cualquier cubierta.

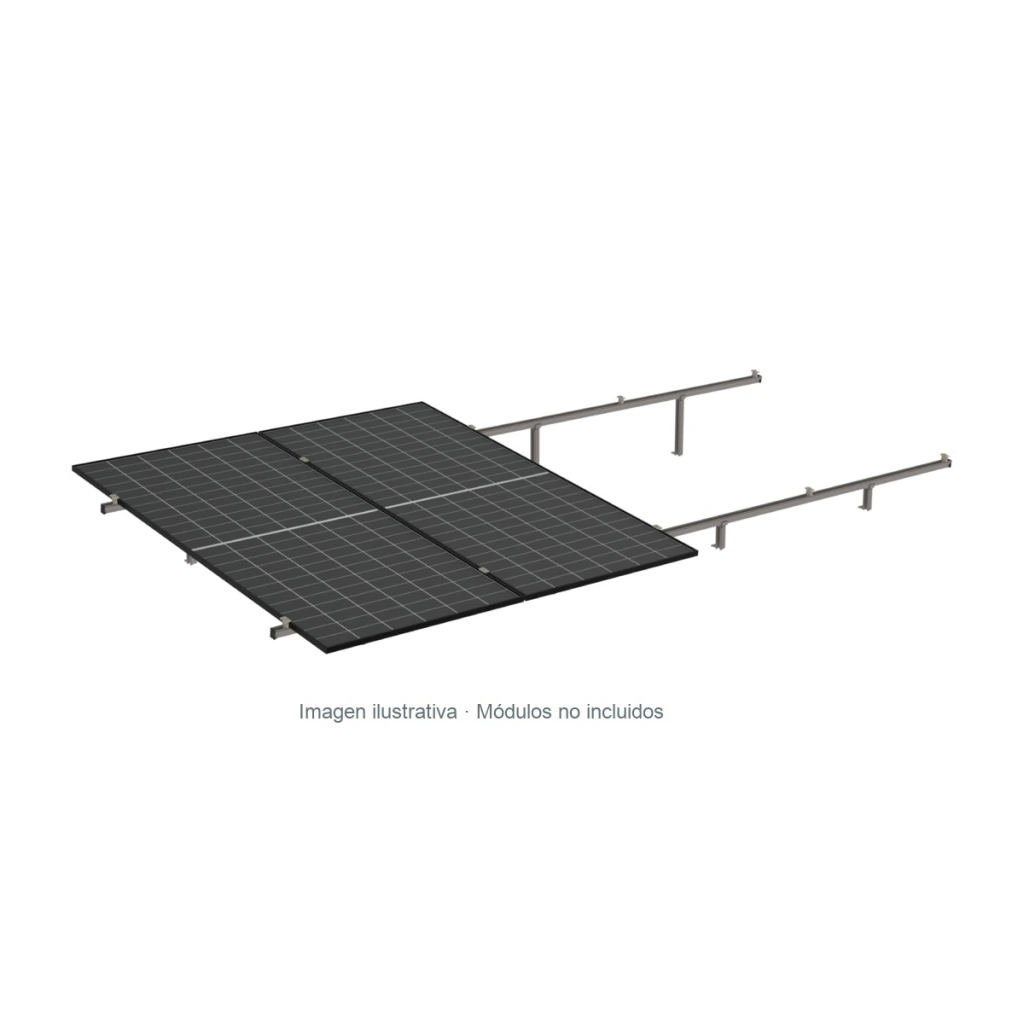

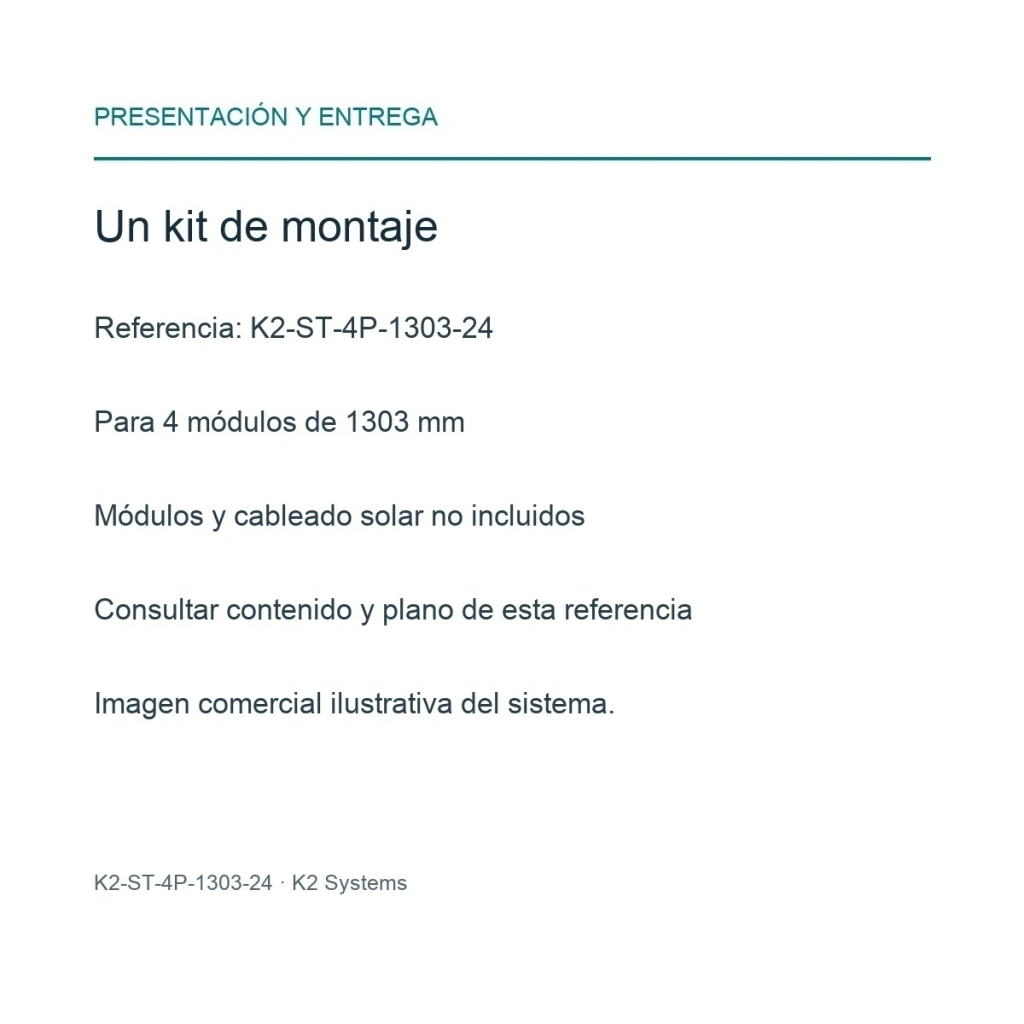

Un kit de montaje K2-ST-4P-1303-24 para 4 módulos de hasta 1303 mm de ancho. Los módulos fotovoltaicos no forman parte de esta presentación.

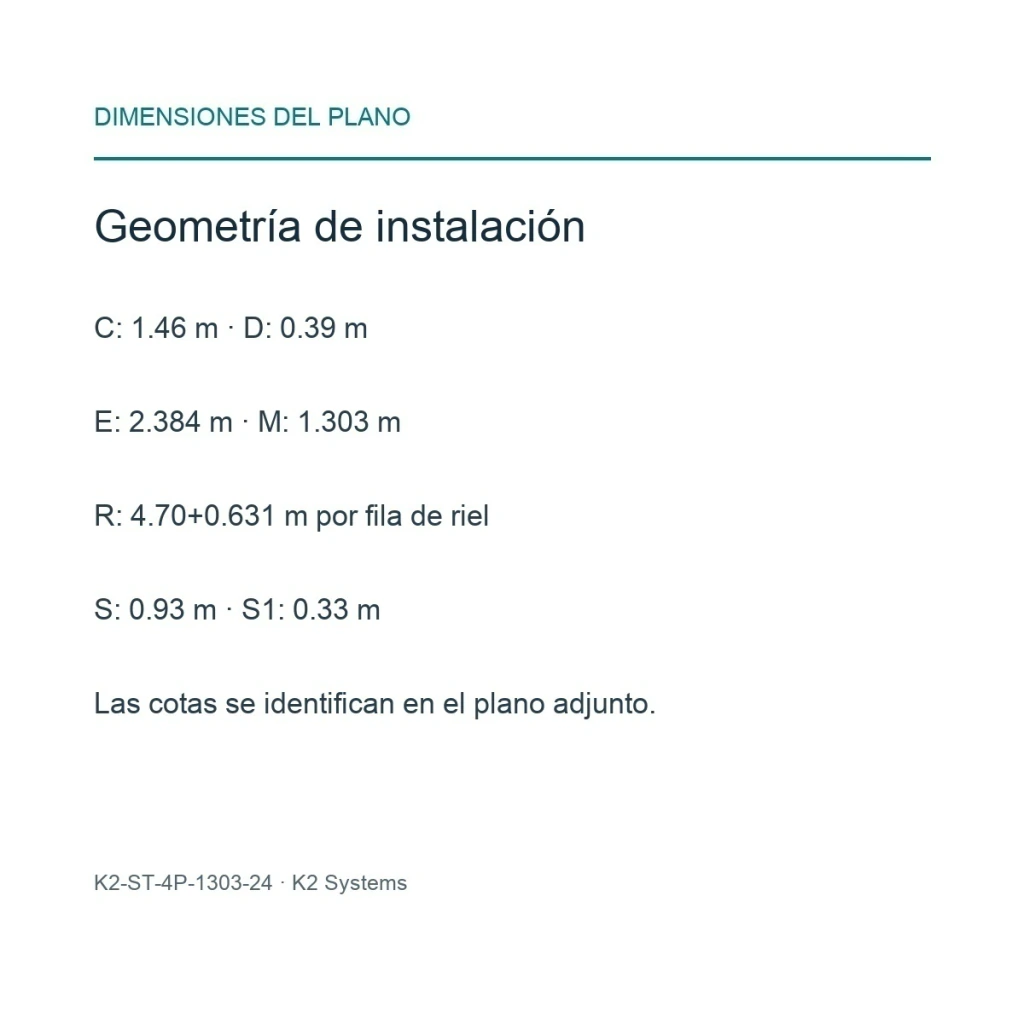

Plano oficial y componentes — K2-ST-4P-1303-24
Modelo K2-ST-4P-1303-24: dimensiones de instalación en la página 1 del visor y componentes en la página 2. Documento sin folios impresos. Aplicar la fila y columna del modelo exacto; las cotas instaladas no son medidas de envío.

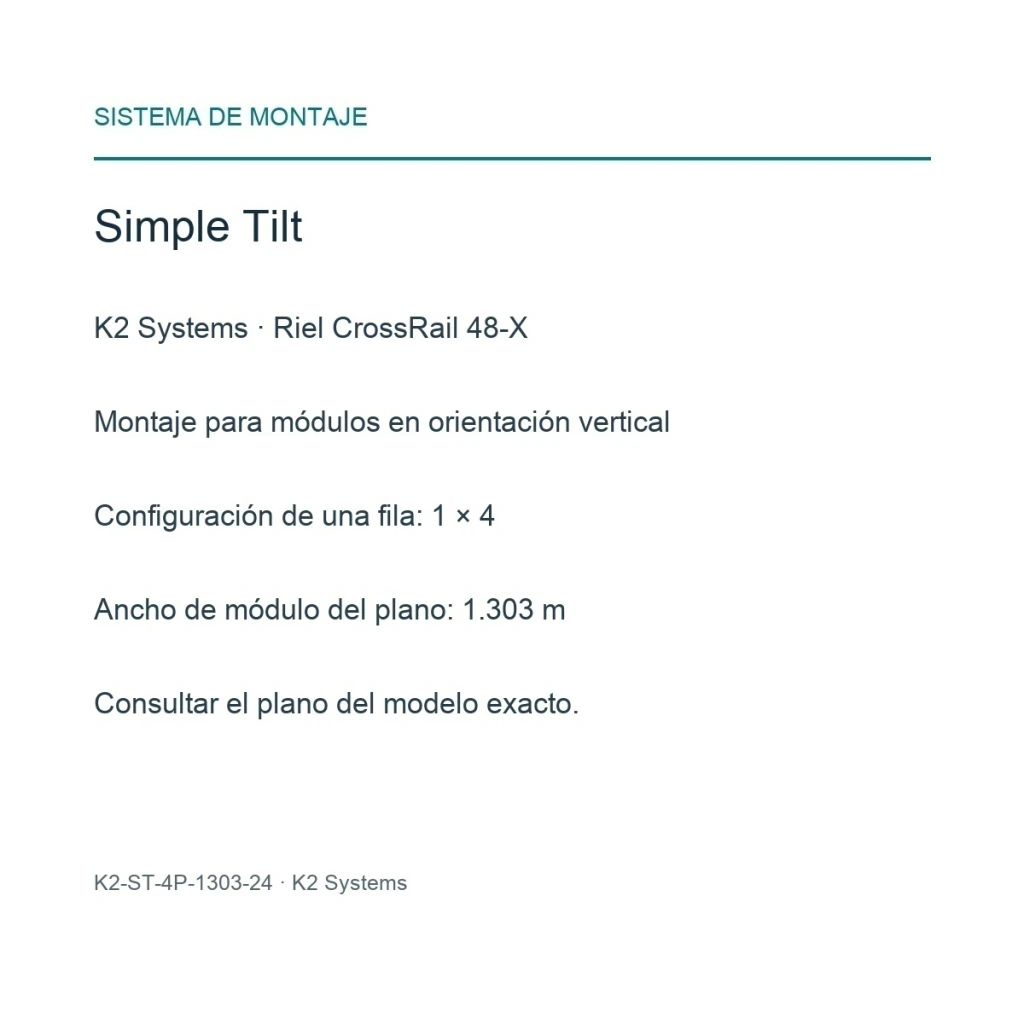

Manual general de ensamble K2 Simple Tilt
Manual de la familia Simple Tilt reutilizado del catálogo verificado. No sustituye el plano ni el cálculo estructural de esta configuración; aplicar solo instrucciones de los componentes correspondientes.
| Peso neto del producto | No se declara peso neto del producto. |
|---|---|
| Dimensiones físicas del producto | Conjunto de montaje; las dimensiones instaladas dependen de los módulos y del proyecto. |
| Peso total del paquete de envío | 45 kg, peso de envío estimado |
| Dimensiones logísticas del paquete | 500 × 45 × 40 cm, dimensiones de envío estimadas |
| Contenido exacto | Un kit de montaje K2-ST-4P-1303-24 para 4 módulos de hasta 1303 mm de ancho. Los módulos fotovoltaicos no forman parte de esta presentación. |
Peso y dimensiones de envío estimados; no son medidas oficiales del fabricante ni dimensiones del arreglo instalado.
