Kit K2 para 6 módulos fotovoltaicos de hasta 1303 mm de ancho, con configuración a 0°. Presentación de un conjunto de montaje para la configuración indicada.
| Modelo | K2-CR-6P-1303-R |
|---|---|
| Presentación | 1 kit de montaje |
| Módulos | 6 |
| Ancho de módulo | 1303 mm |
| Configuración | 6 módulos a 0° |
|---|---|
| Velocidad de viento de referencia de la configuración | 200 km/h; verificar cargas, cubierta y fijaciones del proyecto. |
Para la configuración de 6 módulos y ancho máximo de 1303 mm. Verificar zonas de sujeción de los módulos, cubierta y anclajes conforme al proyecto. La velocidad de referencia no certifica por sí sola cualquier cubierta.

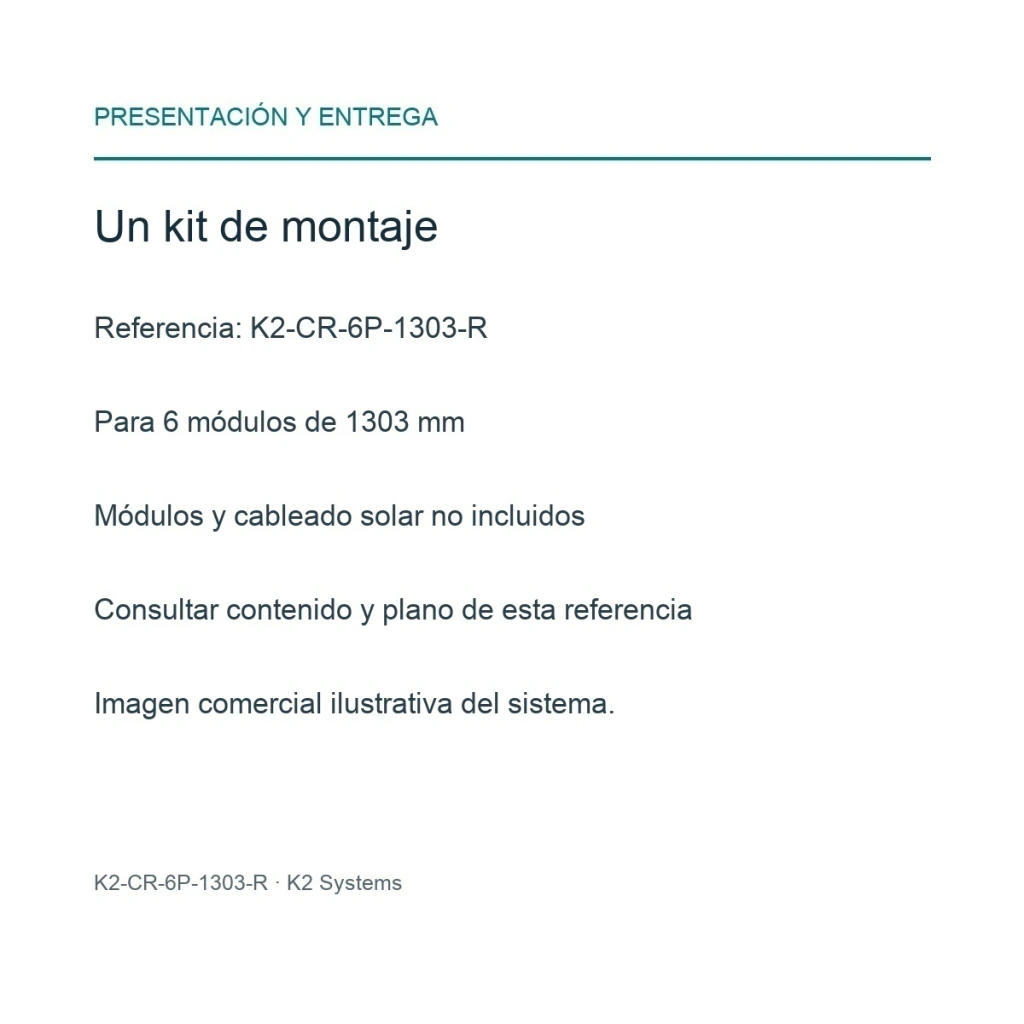

Un kit de montaje K2-CR-6P-1303-R para 6 módulos de hasta 1303 mm de ancho. Los módulos fotovoltaicos no forman parte de esta presentación.

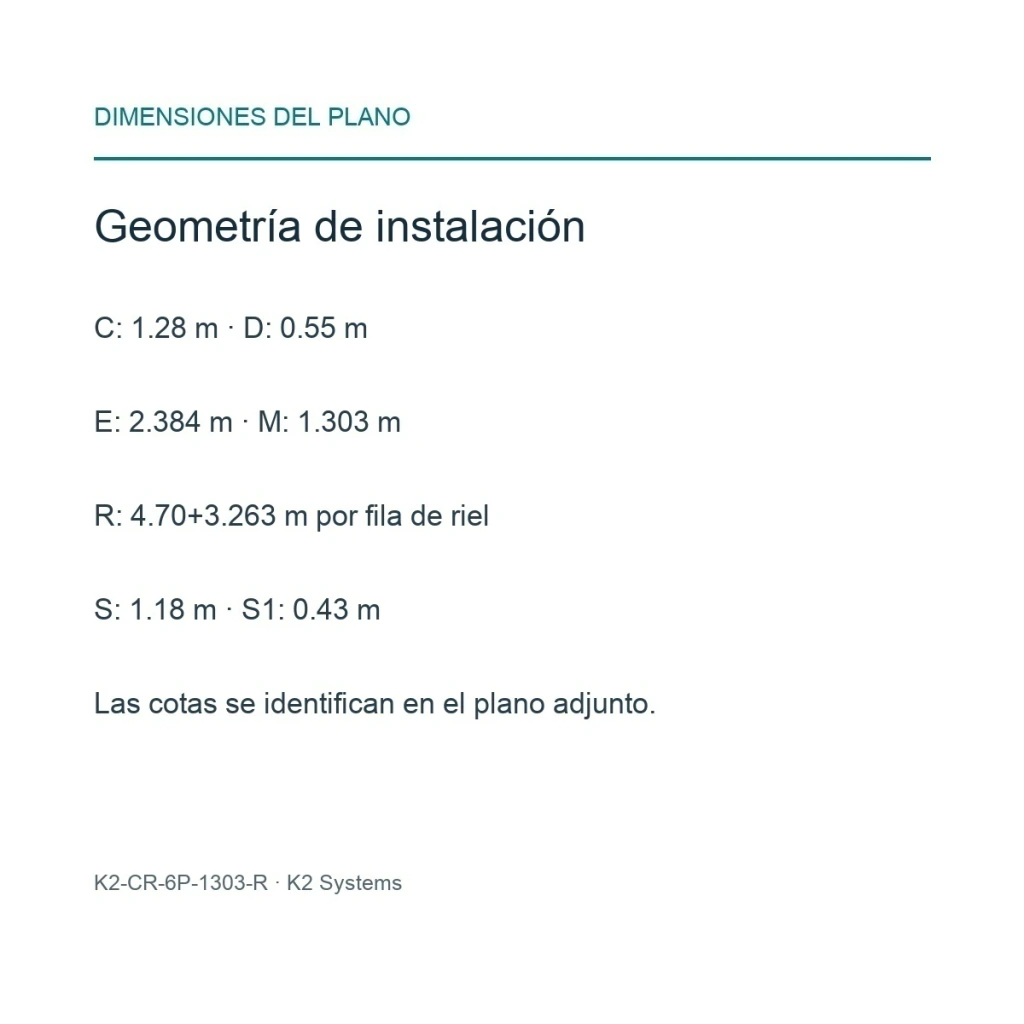

Plano oficial y componentes — K2-CR-6P-1303-R
Modelo K2-CR-6P-1303-R: dimensiones de instalación en la página 1 del visor y componentes en la página 2. Documento sin folios impresos. Aplicar la fila y columna del modelo exacto; las cotas instaladas no son medidas de envío.

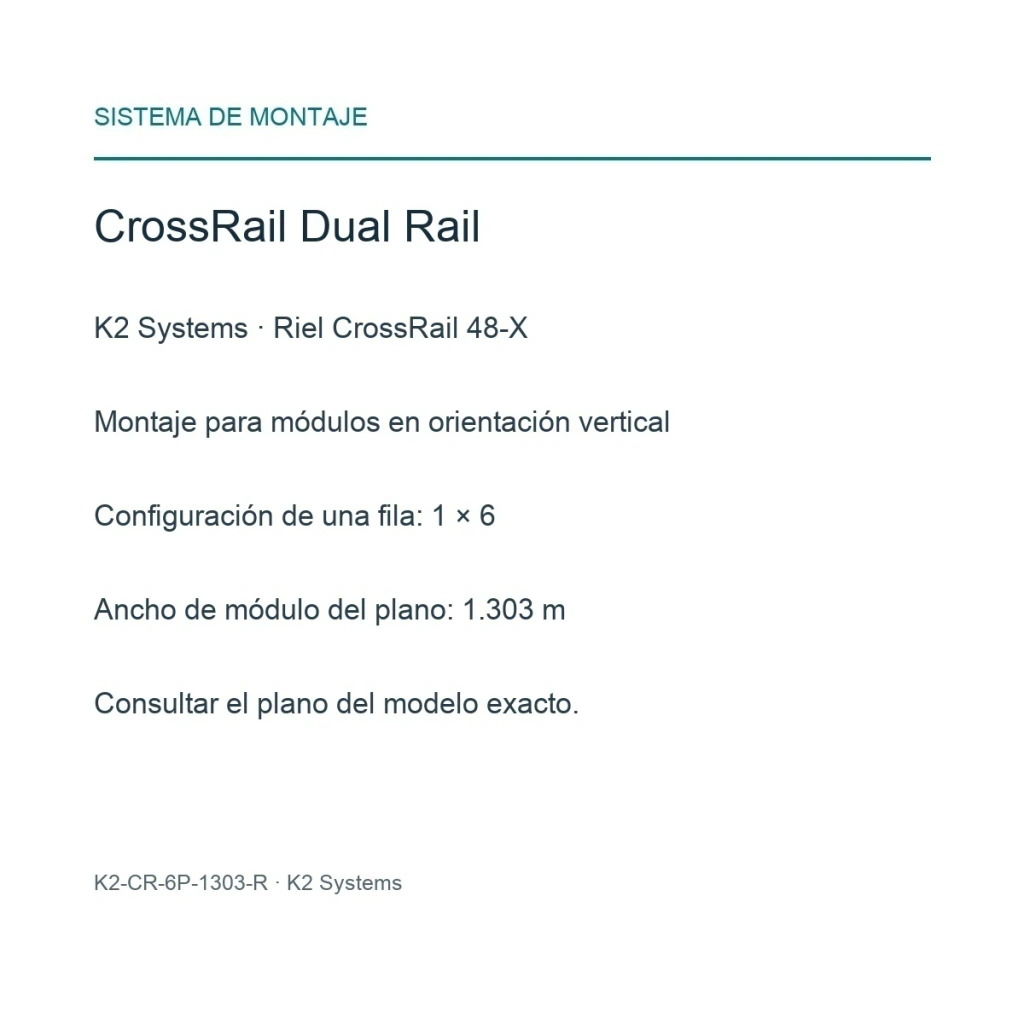

Manual general de ensamble CrossRail
Manual de la familia CrossRail. No sustituye el plano ni el cálculo estructural de la configuración indicada; aplicar solo instrucciones de los componentes correspondientes.
| Peso neto del producto | No se declara peso neto del producto. |
|---|---|
| Dimensiones físicas del producto | Conjunto de montaje; las dimensiones instaladas dependen de los módulos y del proyecto. |
| Peso total del paquete de envío | 35 kg, peso de envío estimado |
| Dimensiones logísticas del paquete | 500 × 40 × 30 cm, dimensiones de envío estimadas |
| Contenido exacto | Un kit de montaje K2-CR-6P-1303-R para 6 módulos de hasta 1303 mm de ancho. Los módulos fotovoltaicos no forman parte de esta presentación. |
Peso y dimensiones de envío estimados; no son medidas oficiales del fabricante ni dimensiones del arreglo instalado.
