Kit K2 para 9 módulos fotovoltaicos de hasta 1303 mm de ancho, con configuración a0°. Presentación de un conjunto de montaje para la configuración indicada.
| Modelo | K2-CR-9P-1303 |
|---|---|
| Presentación | 1 kit de montaje |
| Módulos | 9 |
| Ancho de módulo | 1303 mm |
| Configuración | 9 módulos a0° |
|---|---|
| Velocidad de viento de referencia de la configuración | 160 km/h; verificar cargas, cubierta y fijaciones del proyecto. |
Para la configuración de 9 módulos y ancho máximo de 1303 mm. Verificar zonas de sujeción de los módulos, cubierta y anclajes conforme al proyecto. La velocidad de referencia no certifica por sí sola cualquier cubierta.
Un kit de montaje K2-CR-9P-1303 para 9 módulos de hasta 1303 mm de ancho. Los módulos fotovoltaicos no forman parte de esta presentación.
Plano oficial y componentes — K2-CR-9P-1303

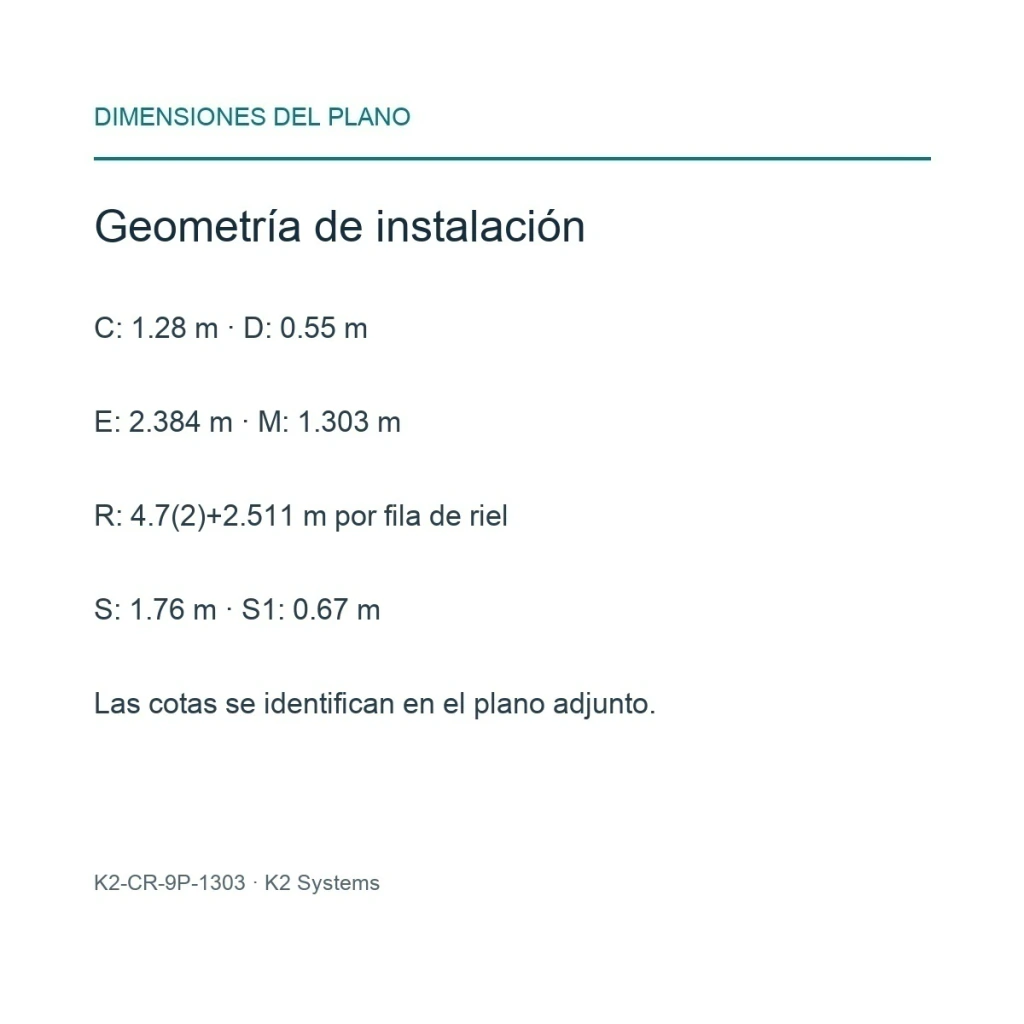

Modelo K2-CR-9P-1303: dimensiones de instalación en la página 1 del visor y componentes en la página 2. Documento sin folios impresos. Aplicar la fila y columna del modelo exacto; las cotas instaladas no son medidas de envío.
Manual general de ensamble CrossRail
Manual de la familia CrossRail. No sustituye el plano ni el cálculo estructural de la configuración indicada; aplicar solo instrucciones de los componentes correspondientes.
| Peso neto del producto | No se declara peso neto del producto. |
|---|---|
| Dimensiones físicas del producto | Conjunto de montaje; las dimensiones instaladas dependen de los módulos y del proyecto. |
| Peso total del paquete de envío | 44 kg, estimación logística conservadora |
| Dimensiones logísticas del paquete | 500 ×40 ×30 cm, dimensiones de envío estimadas |
| Contenido exacto | Un kit de montaje K2-CR-9P-1303 para 9 módulos de hasta 1303 mm de ancho. Los módulos fotovoltaicos no forman parte de esta presentación. |
Peso y dimensiones de envío estimados; no son medidas oficiales del fabricante ni dimensiones del arreglo instalado.
