El Aluminext NXT-SMH3-1303 es un kit de montaje para fijar 3 módulos fotovoltaicos con marco en 1 columna de 3 paneles horizontales, con inclinación de 20° y ancho de módulo de hasta 1303 mm. Integra los rieles NXT-RX y los herrajes de esta configuración del sistema NXT-HORIZONTAL; los paneles solares se adquieren por separado.
| Configuración | 1 columna de 3 paneles horizontales |
|---|---|
| Inclinación | 20° según plano oficial del modelo |
| Rieles | 2 rieles de 4.2 m |
| Montaje | Sistema desmontado de rieles y herrajes de aluminio |
| Marca | Aluminext |
|---|---|
| Modelo / MPN | NXT-SMH3-1303 |
| Presentación | 1 kit de montaje desmontado, sin paneles |
| Capacidad de montaje | 3 paneles |
| Distribución | 1 columna de 3 paneles horizontales |
| Inclinación del plano del modelo | 20° |
| Ancho máximo de módulo | 1303 mm |
| Espesor de marco compatible | 30–46 mm |
| Material de estructura | Aluminio |
| Rieles incluidos | 2 rieles de 4.2 m |
| Sistema | NXT-HORIZONTAL |
| paquete de 5 clips portacables — NXT-CLIP-5 | 1 referencias comerciales |
| riel de aluminio de 4.2 m — NXT-RX-4200-MILL | 2 referencias comerciales |
| conector de riel inclinado — NXT-TILT | 6 referencias comerciales |
| soporte tipo L — NXT-LFOOT | 8 referencias comerciales |
| paquete de 4 tapas de riel — NXT-RXCAP | 1 referencias comerciales |
| terminal de puesta a tierra — NXT-GC-1-UL | 1 referencias comerciales |
| abrazadera universal para marco de 30–46 mm — NXT-AUA-30/46-1-UL | 8 referencias comerciales |
| paquete de 5 tornillos T-bolt con tuerca — NXT-TB-M8x25-5 | 1 referencias comerciales |
| ángulo de refuerzo de 2 m — NXT-AR-2000 | 5 referencias comerciales |
Para módulos con marco de 30–46 mm y ancho máximo de 1303 mm. La posición de los rieles debe respetar las zonas de sujeción indicadas por el fabricante del módulo. La capacidad frente al viento depende de las condiciones y la separación de apoyos definidas en el plano; no se traslada al kit una velocidad genérica de toda la familia.

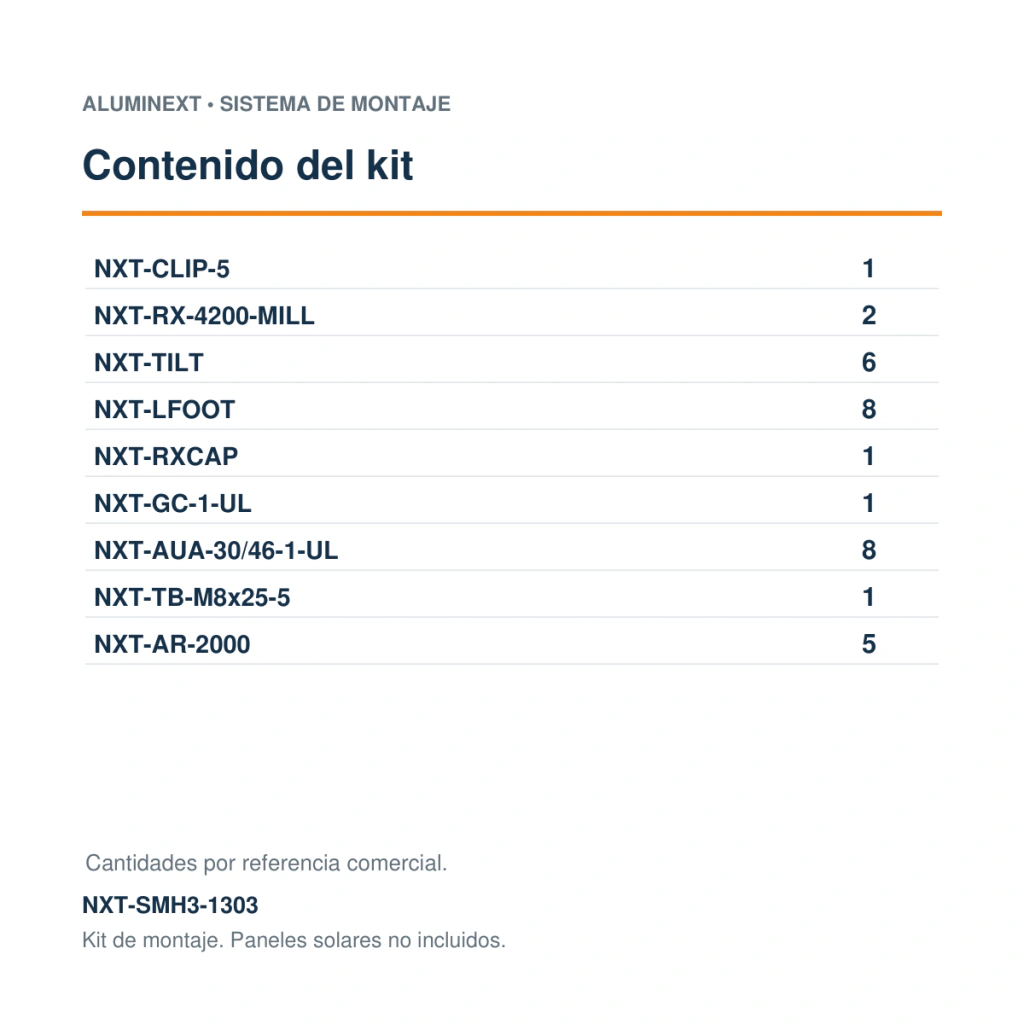

1 × paquete de 5 clips portacables (NXT-CLIP-5); 2 × riel de aluminio de 4.2 m (NXT-RX-4200-MILL); 6 × conector de riel inclinado (NXT-TILT); 8 × soporte tipo L (NXT-LFOOT); 1 × paquete de 4 tapas de riel (NXT-RXCAP); 1 × terminal de puesta a tierra (NXT-GC-1-UL); 8 × abrazadera universal para marco de 30–46 mm (NXT-AUA-30/46-1-UL); 1 × paquete de 5 tornillos T-bolt con tuerca (NXT-TB-M8x25-5); 5 × ángulo de refuerzo de 2 m (NXT-AR-2000). No incluye paneles solares ni anclajes a concreto.

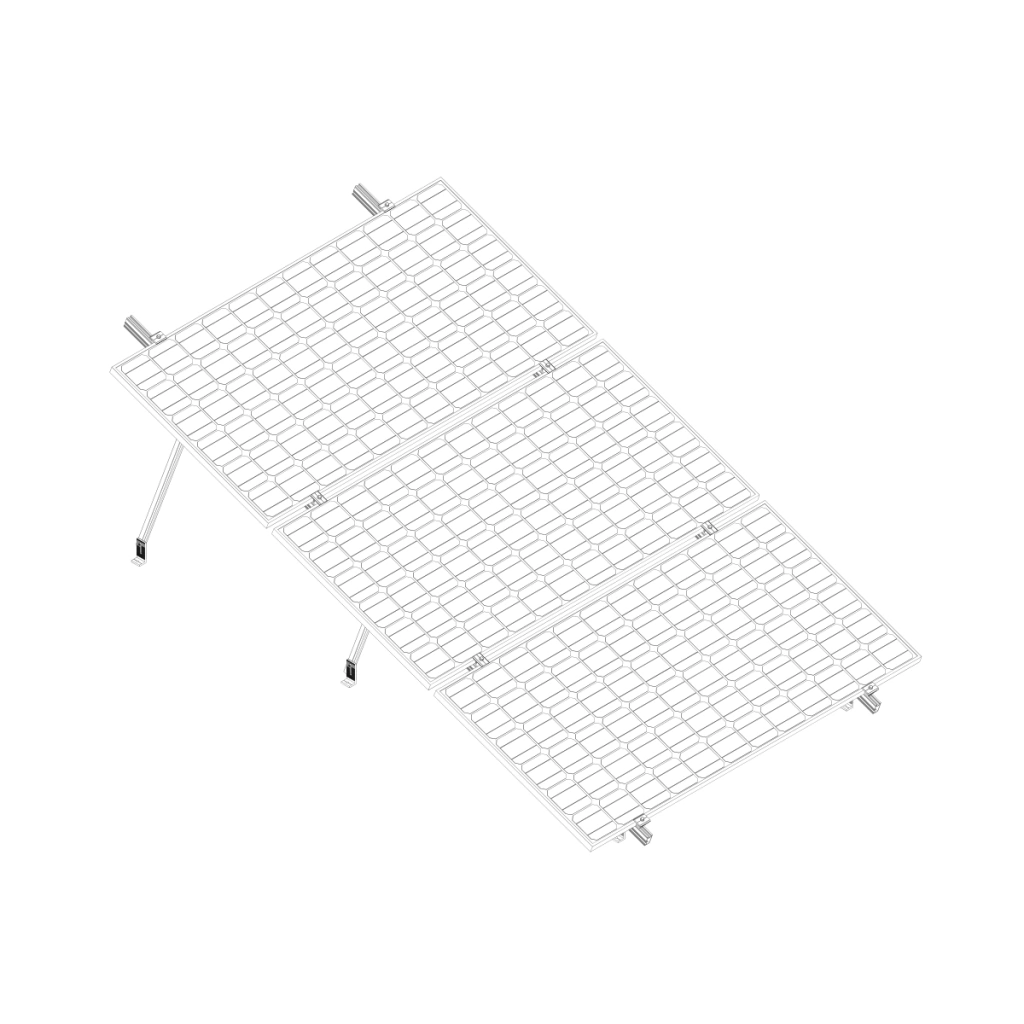

Configuración y disposición del modelo. El contenido suministrado se detalla en la tabla de esta publicación.
Manual de instalación NXT-HORIZONTAL
Manual oficial del sistema de montaje correspondiente.
| Peso neto del producto | 18.1 kg (estimado para el kit completo) |
|---|---|
| Dimensiones físicas del producto | Kit desmontado: 2 rieles de 4.2 m; sección de riel NXT-RX de 5.00 × 2.78 cm. Dimensiones del arreglo armado según plano. |
| Peso total del paquete de envío | 24 kg (estimado, incluye protección de envío) |
| Dimensiones logísticas del paquete | 430 × 30 × 25 cm (largo × ancho × alto, estimados) |
| Contenido exacto | 1 × paquete de 5 clips portacables (NXT-CLIP-5); 2 × riel de aluminio de 4.2 m (NXT-RX-4200-MILL); 6 × conector de riel inclinado (NXT-TILT); 8 × soporte tipo L (NXT-LFOOT); 1 × paquete de 4 tapas de riel (NXT-RXCAP); 1 × terminal de puesta a tierra (NXT-GC-1-UL); 8 × abrazadera universal para marco de 30–46 mm (NXT-AUA-30/46-1-UL); 1 × paquete de 5 tornillos T-bolt con tuerca (NXT-TB-M8x25-5); 5 × ángulo de refuerzo de 2 m (NXT-AR-2000). No incluye paneles solares ni anclajes a concreto. |
El peso neto total, el peso de envío y la envolvente del conjunto embalado son estimados a partir de las cantidades de componentes y las longitudes de rieles. Se considera el kit completo desmontado, sin paneles.
