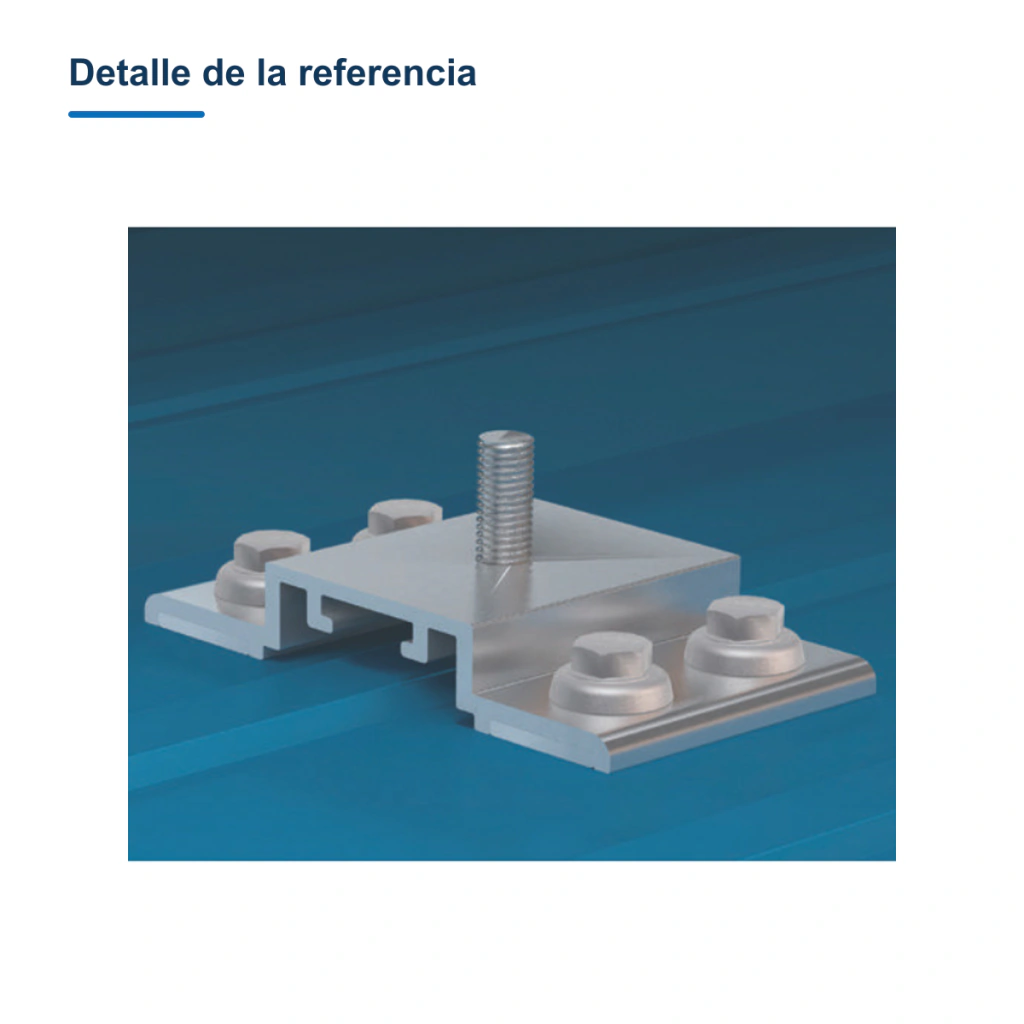

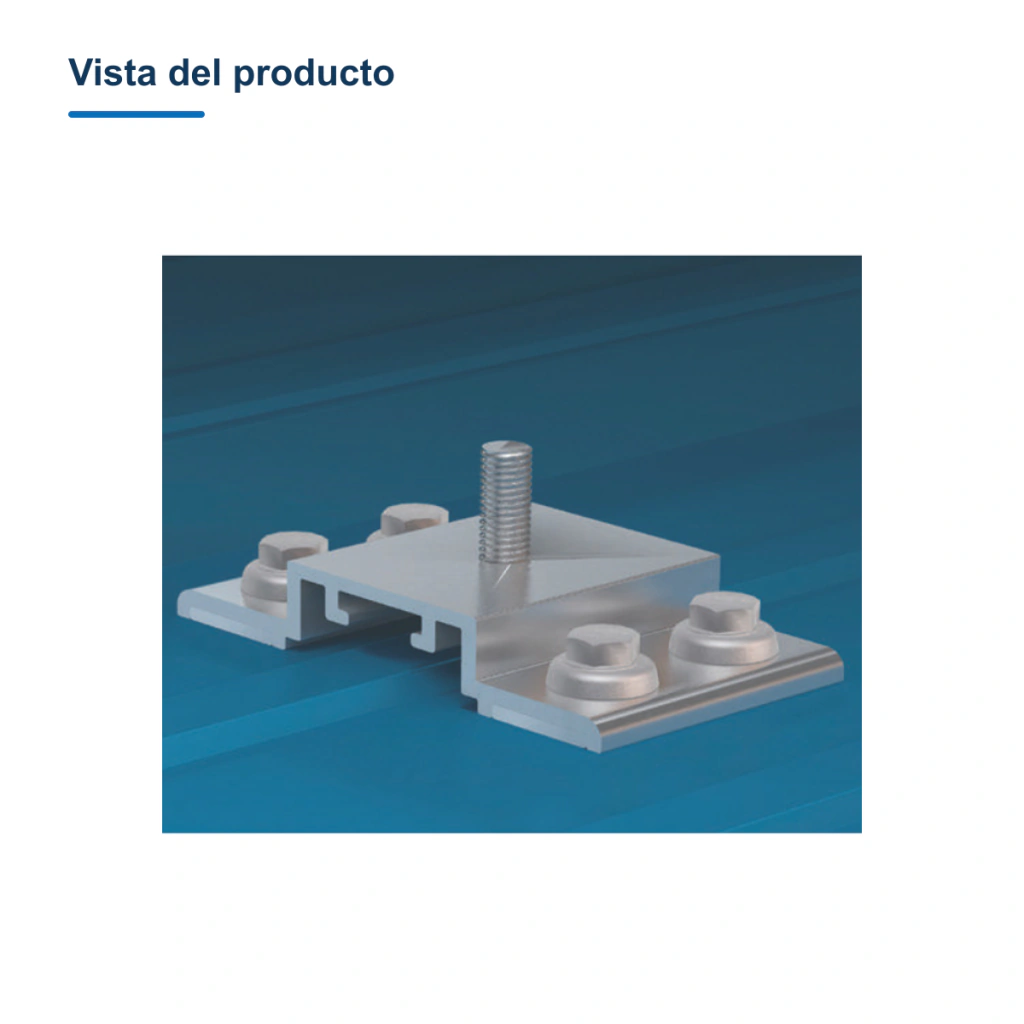

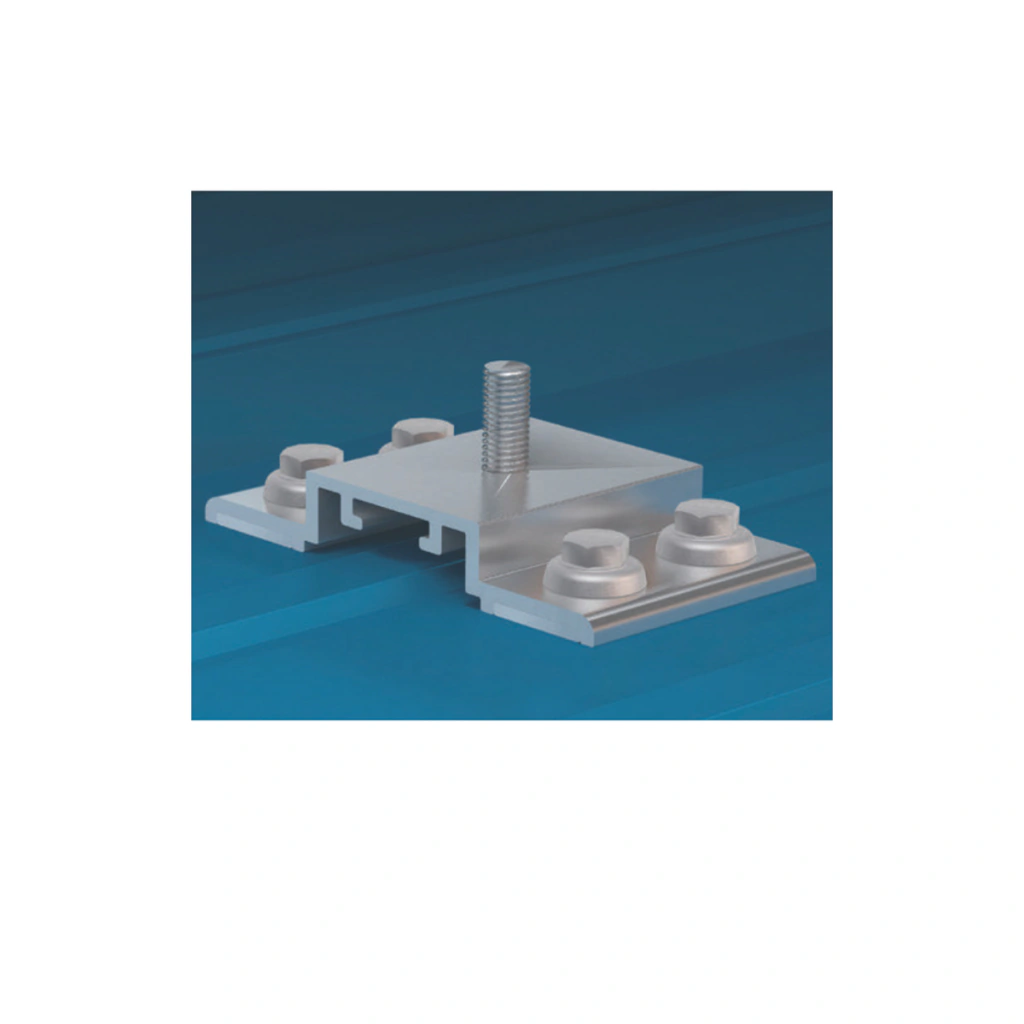

Base S-5! para fijar un soporte L-Foot y un sistema de rieles a una cubierta metálica de fijación expuesta, anclada a su estructura de soporte.
| Marca | S-5! |
|---|---|
| Modelo | SolarFoot |
| Presentación | Una unidad del conjunto indicado |
| Base | Aluminio con sellante de butilo aplicado en fábrica |
|---|---|
| Conexión superior | Espárrago inoxidable M8-1.25 × 17 mm y tuerca bridada M8 |
| Puntos de fijación | Cuatro orificios; tornillos según sustrato, por separado |
| Dimensiones del plano | 3.67 × 2.00 × 1.32 pulgadas; largo × ancho × altura hasta el espárrago |
| Anclaje | A la estructura o cubierta estructural de soporte; no solo a la lámina |
Verificar el modelo de cubierta y sistema de montaje; seguir el manual aplicable y el diseño estructural de la instalación.
Una base SolarFoot con sellante, espárrago integrado y tuerca bridada M8. No incluye L-Foot, rieles ni tornillos de fijación a la estructura.
Plano y componentes; edición102017.
Manual de instalación S-5! SolarFoot
LP66-V1.0,08/17; fijación según sustrato y diseño del sistema.
| Peso neto del producto | No declarado en la ficha técnica enlazada |
|---|---|
| Dimensiones físicas del producto | 9.32 × 5.08 × 3.35 cm (largo × ancho × altura hasta el espárrago; conversión del plano en pulgadas) |
| Peso total del paquete de envío | 0.60 kg (estimado) |
| Dimensiones logísticas del paquete | 16.00 × 12.00 × 11.00 cm (profundidad × ancho × alto; estimado) |
| Contenido exacto | Una base SolarFoot con sellante, espárrago integrado y tuerca bridada M8. No incluye L-Foot, rieles ni tornillos de fijación a la estructura. |
Peso y dimensiones de envío estimados, incluyendo embalaje; pueden variar según la preparación del despacho.
