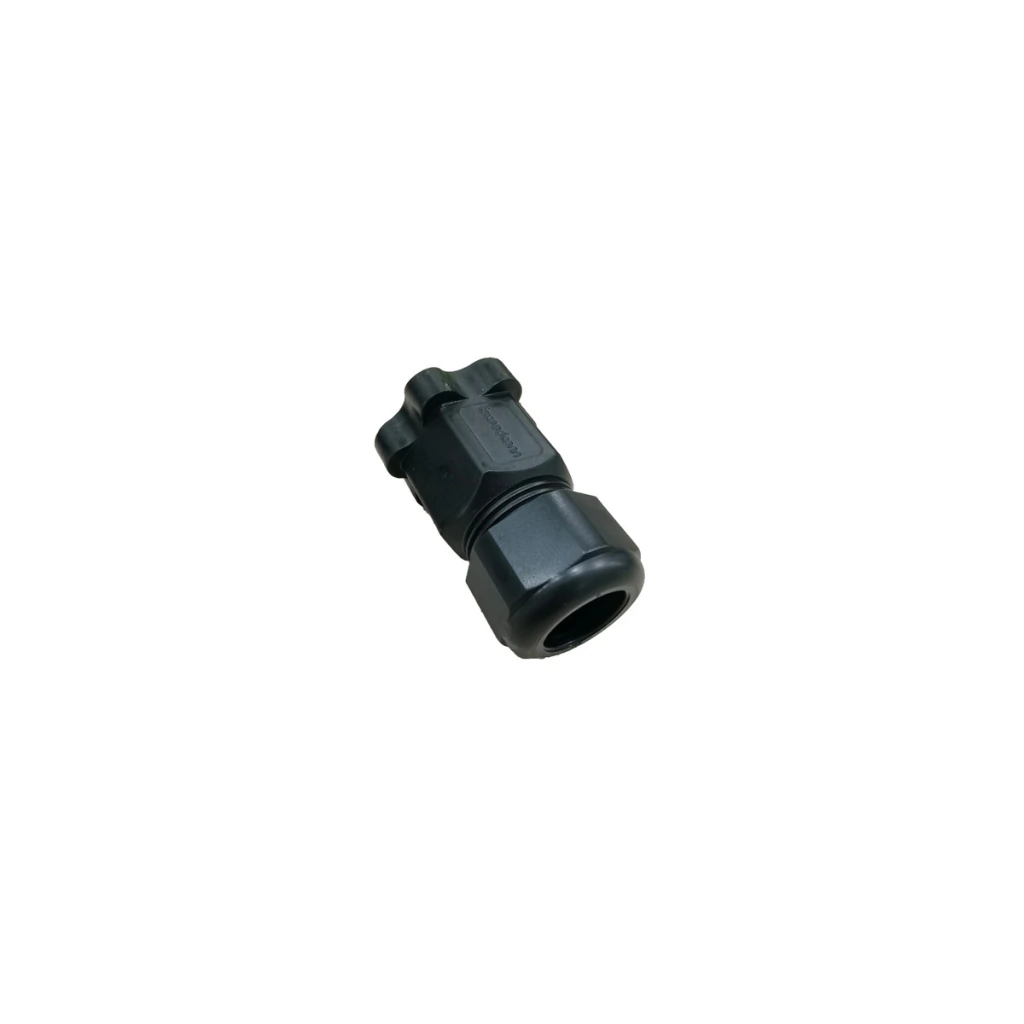

La APsystems 2062050012 es una tapa terminal de dos sellos diseñada para cerrar el extremo cortado del cable troncal de corriente alterna de cinco conductores usado con la serie QT2-MX. Su cuerpo de 60 mm permite seleccionar el sello interno adecuado para cable de 2.5 mm² a 4 mm² y mantiene la protección del ramal instalado.
| Marca | APsystems |
|---|---|
| Modelo | 5C Bus Cable End Cap (Two seals), QT2-MX |
| MPN oficial | 2062050012 |
| Función | Sellado del extremo del bus de CA de cinco conductores |
| Sello amarillo | Ø interior 15 mm; cables de 2.5 mm² / 12 AWG / 14 AWG |
| Sello gris | Ø interior 18 mm; cables de 4 mm² / 10 AWG |
| Retención de cable | >=120 N |

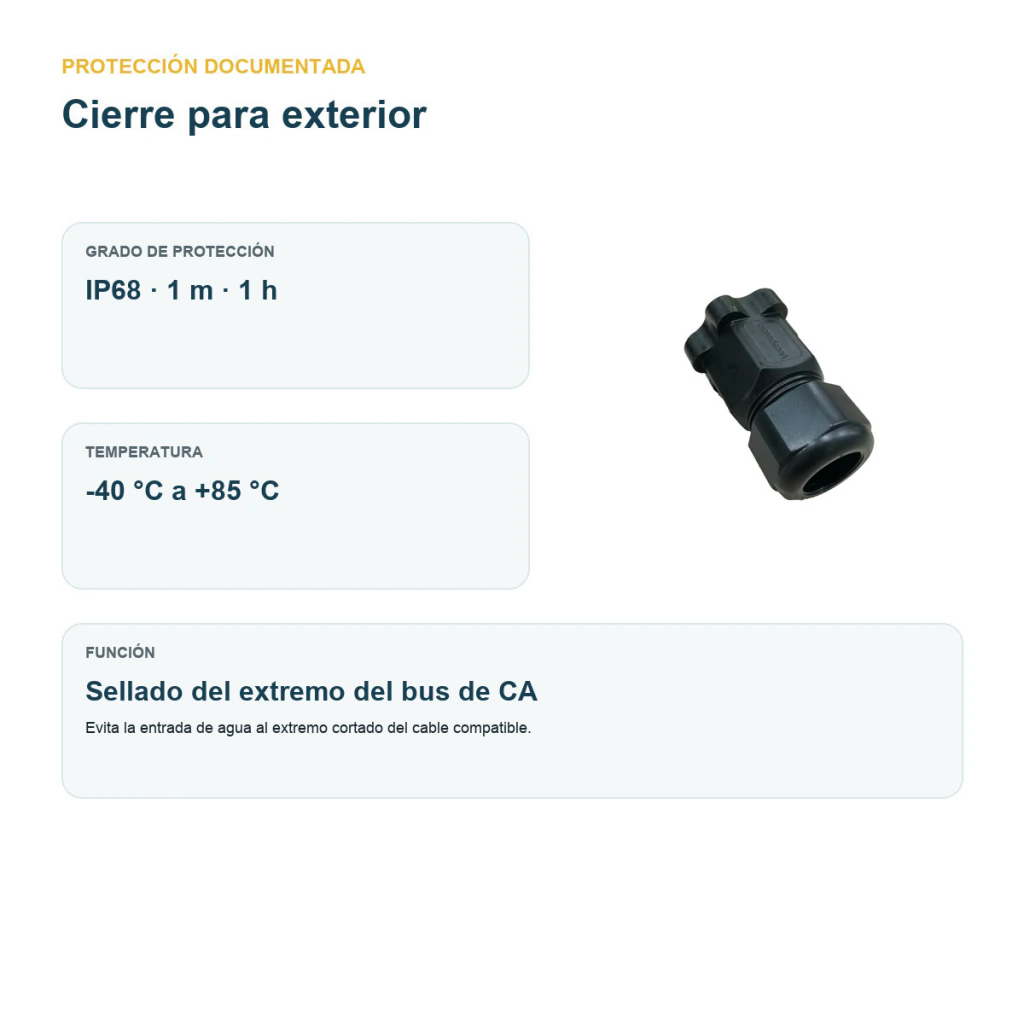

| Protección | IP68, 1 m durante 1 hora |
| Temperatura de aplicación | -40 °C a +85 °C |
| Presentación | 1 pieza |
Terminación del último extremo cortado del cable troncal trifásico APsystems en ramales de microinversores QT2-MX. La tapa conserva el aislamiento y el sellado ambiental del bus de CA.
Compatible con cable troncal APsystems 5C de la arquitectura QT2-MX. Debe elegirse el sello interno de 15 o 18 mm conforme al diámetro y calibre del cable instalado; no sustituye tapas de bus Y3 o de tres/cuatro conductores.
Presentación: 1 pieza. Contenido: 1 tapa terminal APsystems 5C de dos sellos, MPN 2062050012, con cuerpo, tuerca y sellos internos. No incluye cable troncal, microinversor ni herramienta de desbloqueo.
La tabla oficial APsystems identifica el MPN 2062050012 en la página impresa 42, correspondiente a la página 43 del visor de Google Drive. El plano técnico del producto exacto aparece en la página impresa 52, correspondiente a la página 53 del visor, y muestra la pieza, dimensiones, sellos, calibres y condiciones ambientales.
Consultar resumen oficial de accesorios APsystems| Peso neto del producto | 0.05 kg (estimado) |
|---|---|

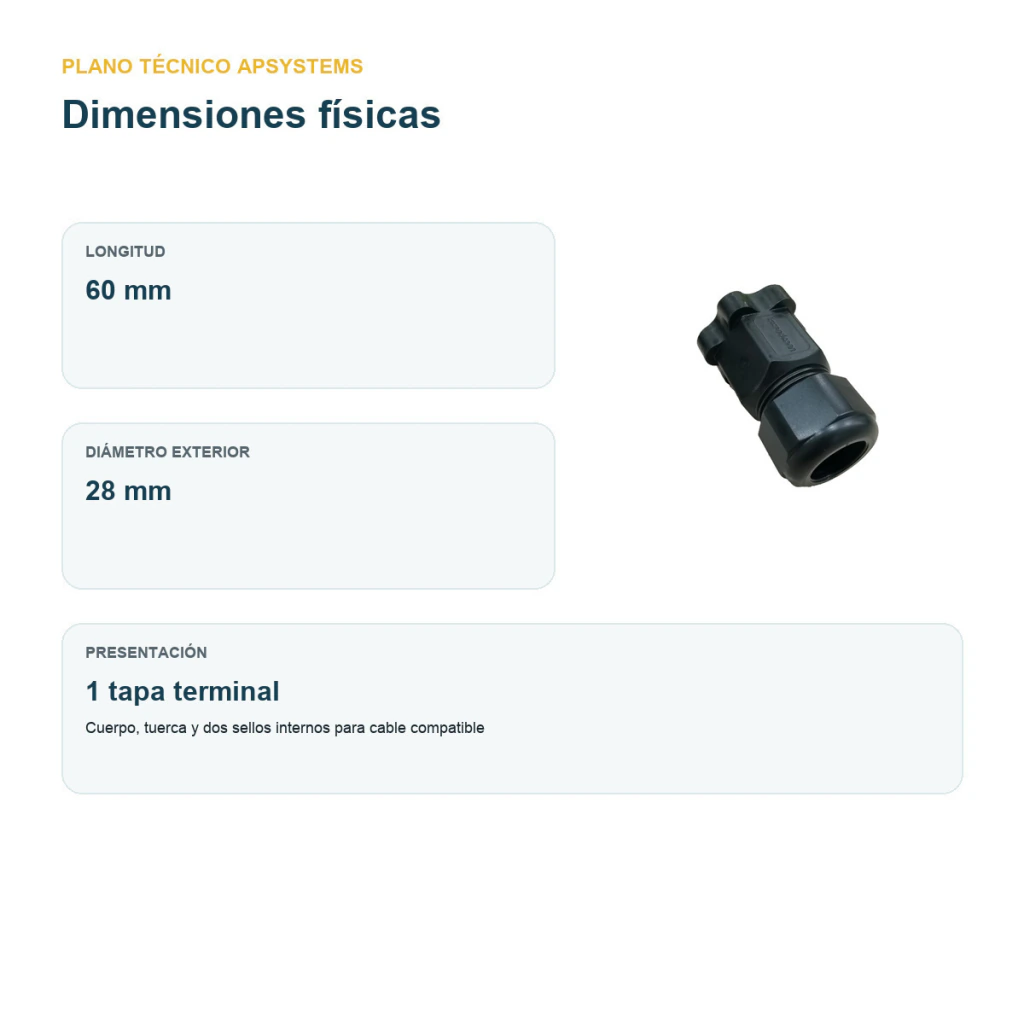

| Dimensiones físicas del producto | 6.0 × 2.8 × 2.8 cm |
| Peso total del paquete de envío | 0.10 kg |
| Dimensiones logísticas del paquete | 18 × 13 × 5 cm (largo × ancho × alto) |
| Contenido exacto | 1 tapa terminal APsystems 5C de dos sellos, con cuerpo, tuerca y sellos internos |
Las dimensiones físicas y la bolsa de 110 × 160 mm están documentadas en el plano APsystems. El peso neto y el paquete de envío se estimaron conservadoramente para contener la pieza y la protección logística.
