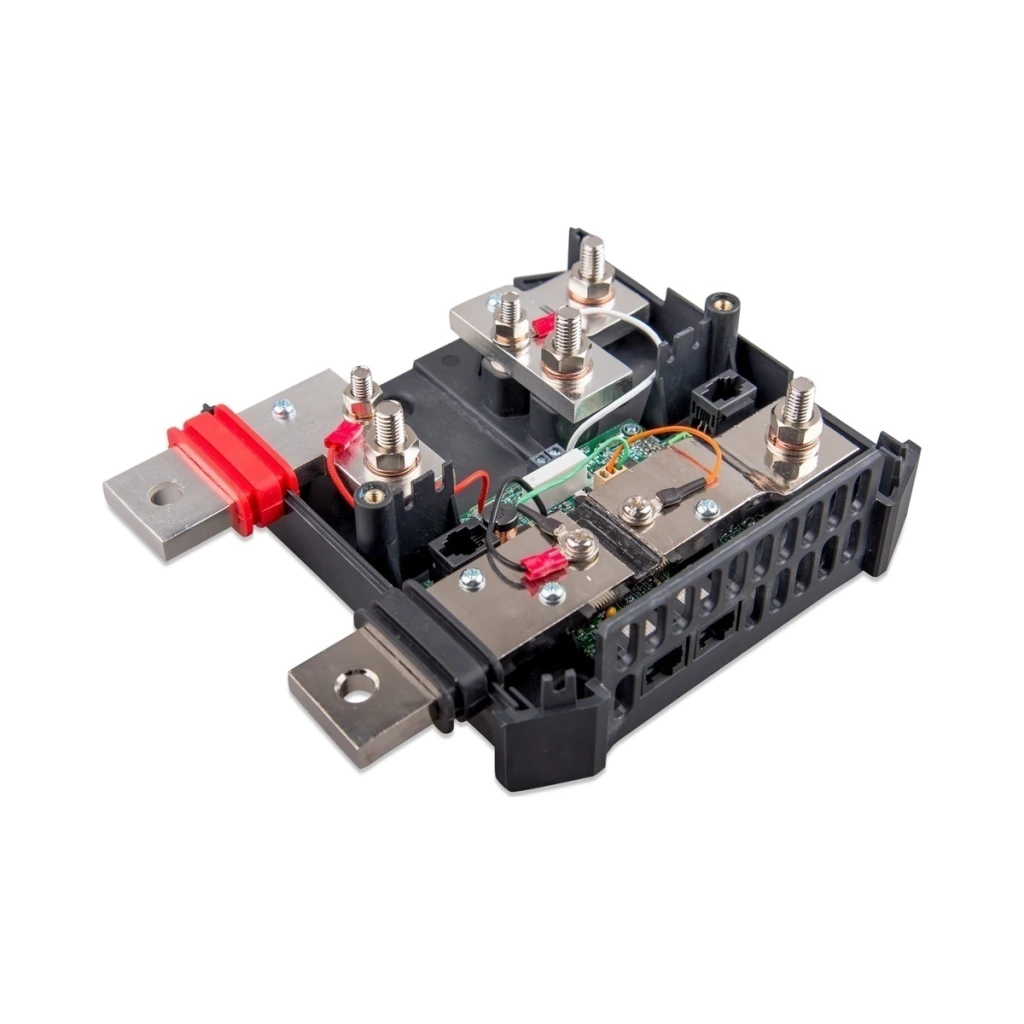

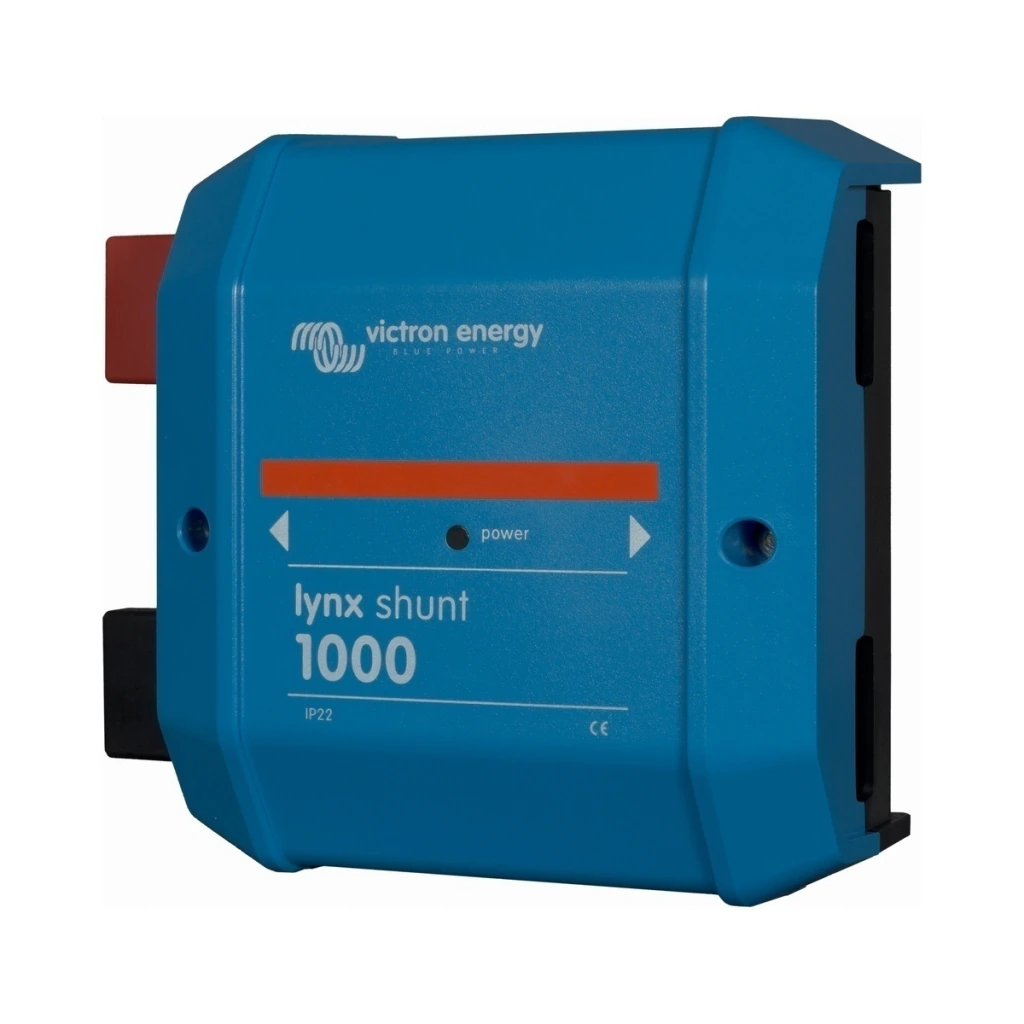

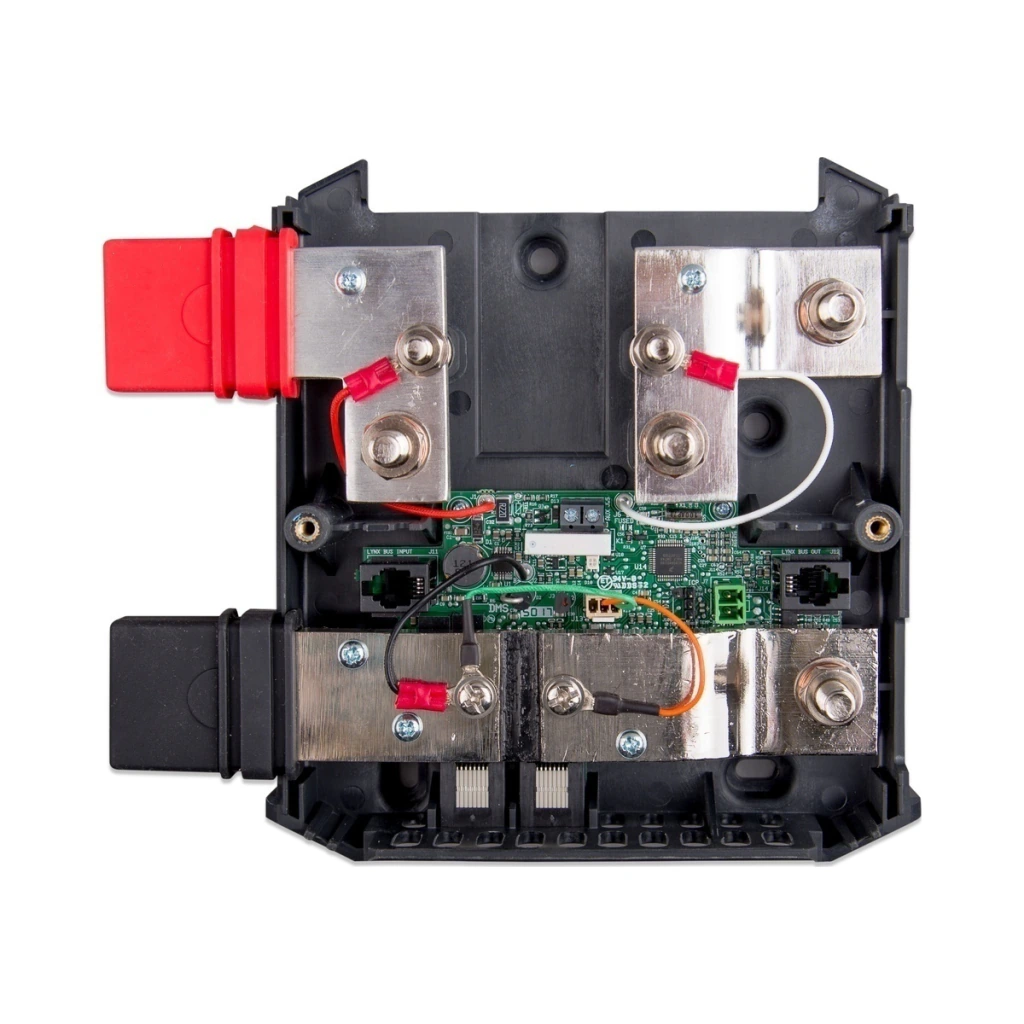

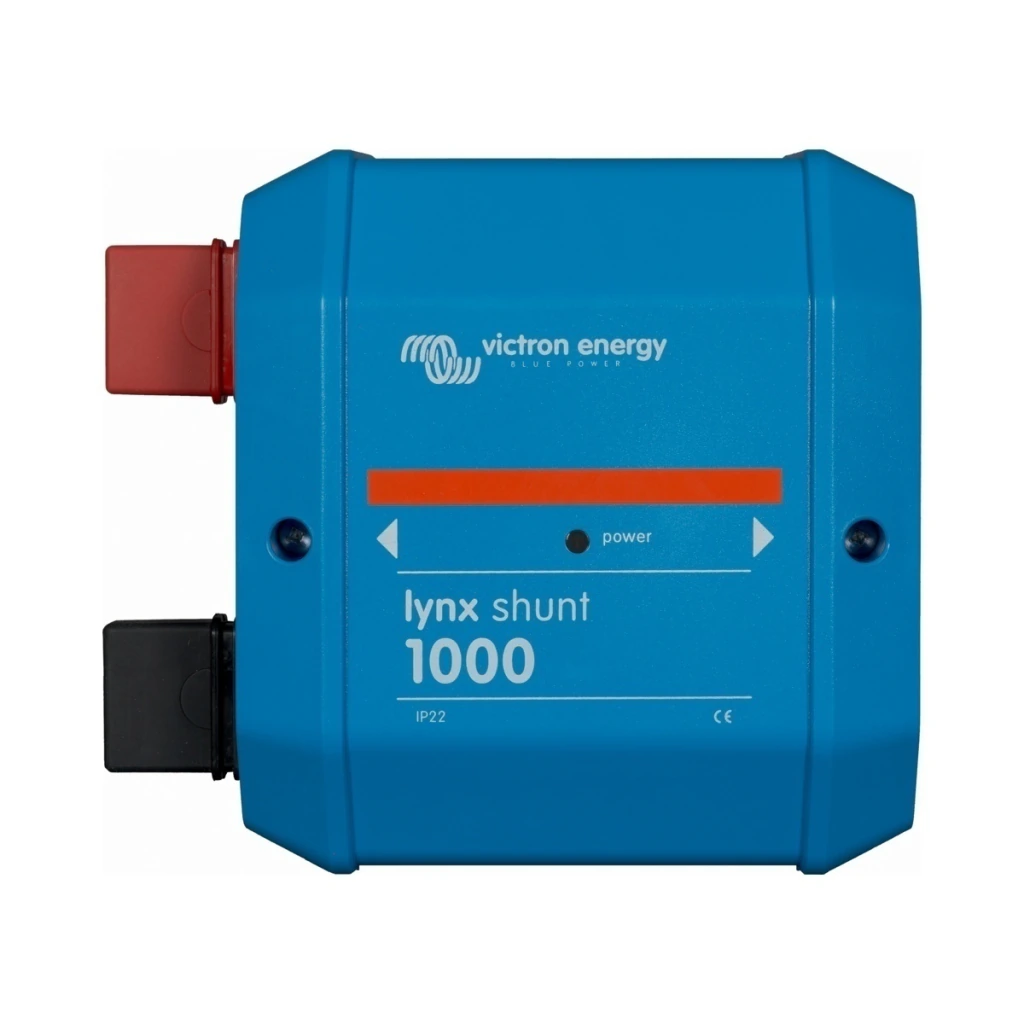

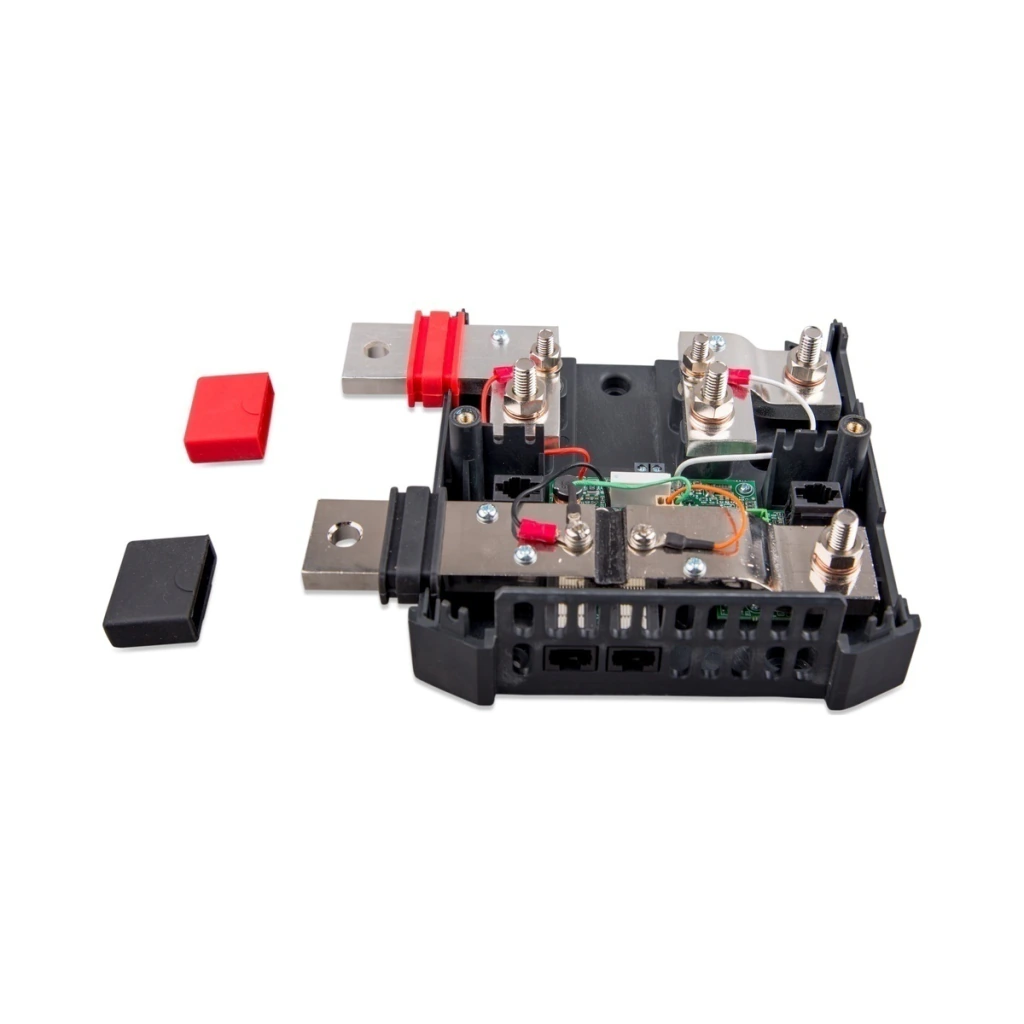

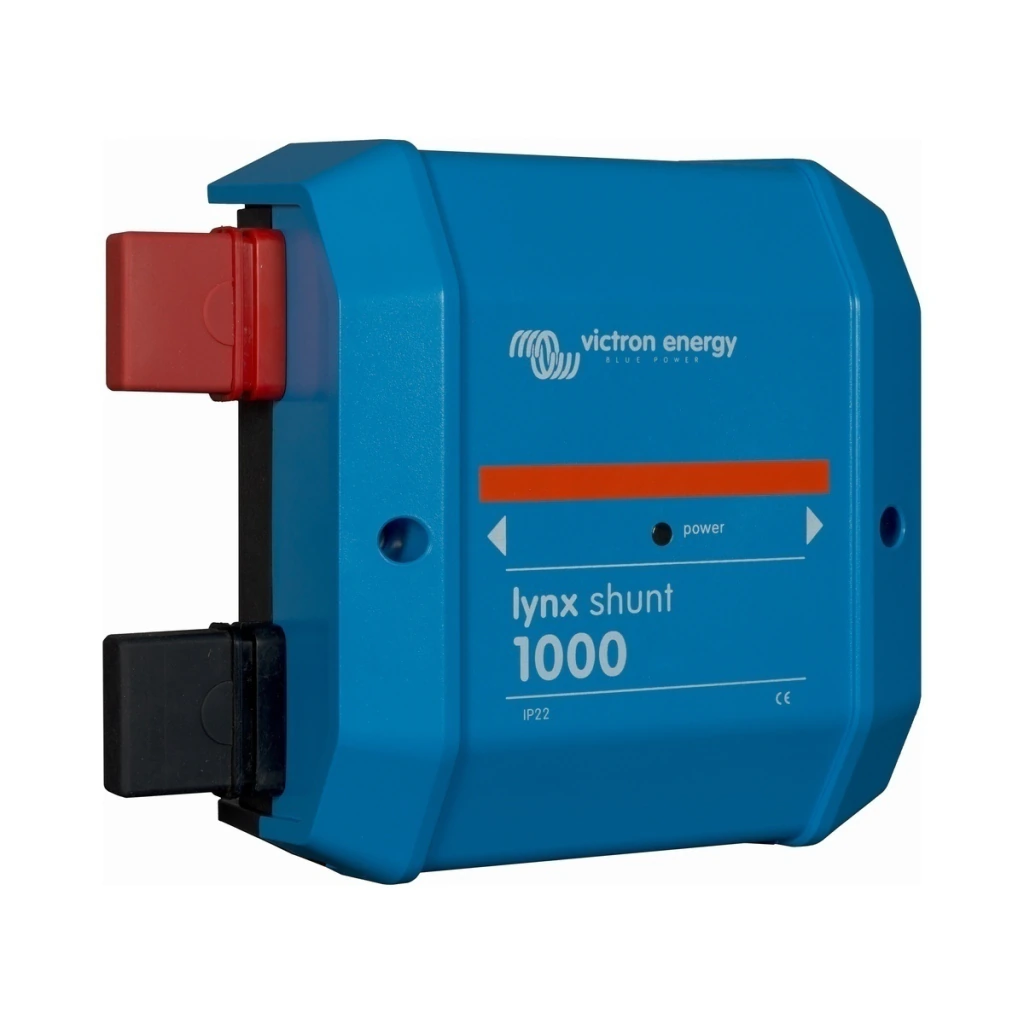

Monitor de baterías con barras colectoras positiva y negativa y portafusible principal, diseñado para integrar el sistema modular Lynx. Comunica la medición con un dispositivo GX mediante VE.Can.
| Modelo | Lynx Shunt VE.Can M8 |
|---|---|
| MPN oficial | LYN040102100 |
| Presentación | Una unidad |
| Tecnología | Monitor VE.Can con shunt |
| Corriente nominal | 1000 A DC continua |
|---|---|
| Rango de alimentación | 9-70 VDC |
| Tensiones de sistema | 12, 24 o 48 V |
| Conexiones de embarrado | M8 |
| Comunicación | VE.Can mediante RJ45 |
| Portafusible principal | Para fusible CNN; fusible no incluido |
| Protección ambiental | IP22 |
| Temperatura de trabajo | -40 a 60 °C |
| Material de carcasa | ABS |
| Material de barras | Cobre estañado |
Integrar con módulos Lynx de conexiones M8 y verificar el dimensionamiento del sistema. Para configurar y visualizar las lecturas se requiere un dispositivo GX compatible, adquirido por separado. Esta publicación corresponde a M8; no se presenta como M10 ni como Lynx Smart BMS. El fusible debe seleccionarse según el sistema y comprarse por separado.
Un Lynx Shunt VE.Can M8, dos terminadores RJ45 VE.Can y sensor de temperatura. No incluye fusible principal, equipo GX, otros módulos Lynx ni baterías.
Ficha técnica oficial Victron Lynx Shunt VE.Can M8
Página 2 del visor: columna M8 y características técnicas.
Manual oficial Victron Lynx Shunt VE.Can M8
Rev08 octubre2025; contenido visor5-6, especificaciones visor31, plano y MPN visor32.
| Peso neto del producto | 1.4 kg |
|---|---|
| Dimensiones físicas del producto | 19 × 18 × 8 cm (alto × ancho × fondo) |
| Peso total del paquete de envío | 2 kg, estimado con embalaje |
| Dimensiones logísticas del paquete | 28 × 25 × 15 cm (largo × ancho × alto), estimadas |
| Contenido exacto | Un Lynx Shunt VE.Can M8, dos terminadores RJ45 VE.Can y sensor de temperatura. No incluye fusible principal, equipo GX, otros módulos Lynx ni baterías. |
Peso y dimensiones logísticas estimados; medidas físicas y peso neto proceden de la ficha oficial.
